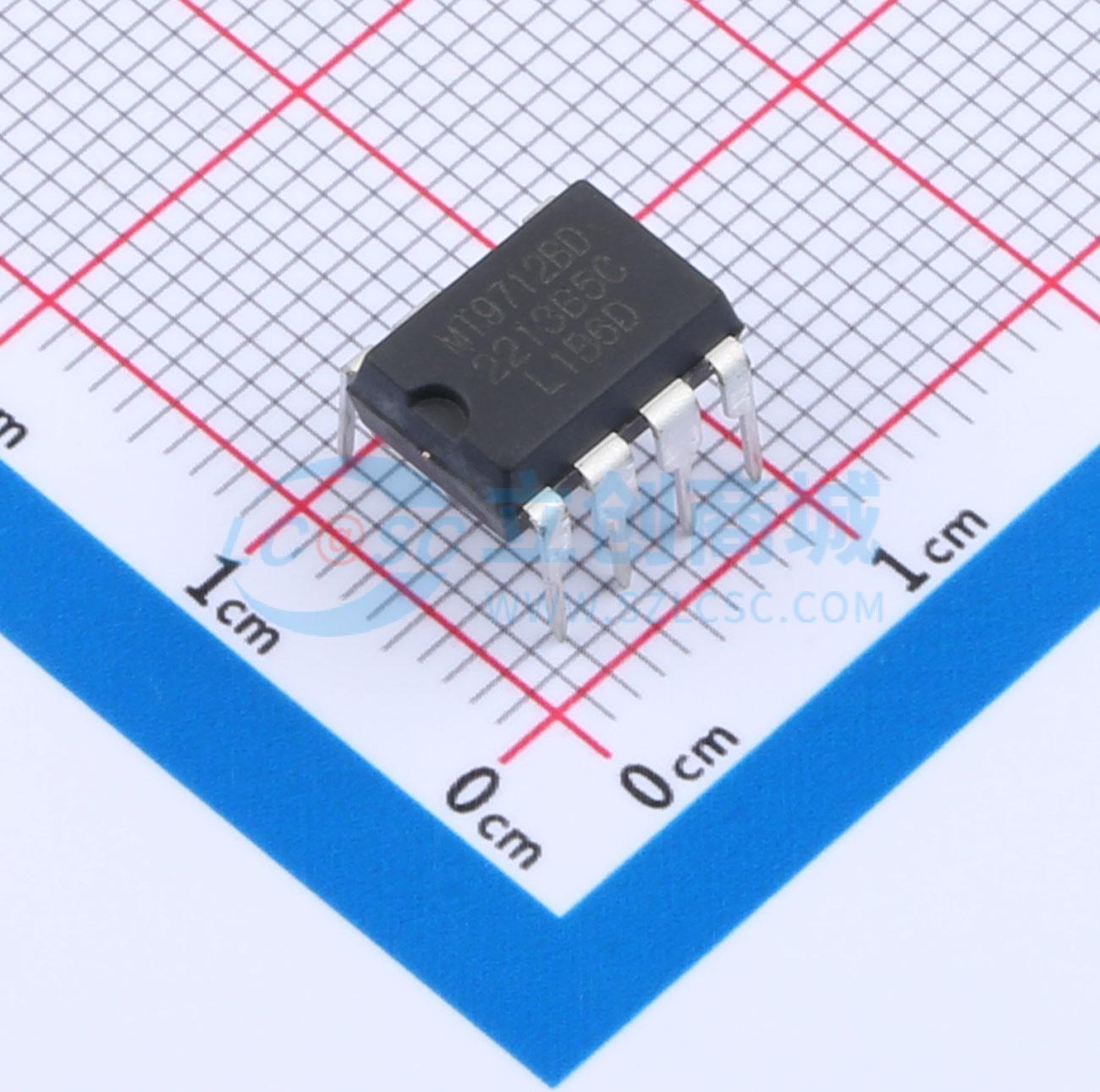

MT9712BD

全程模拟调光非隔离降压型LED驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT9712BD是一款全程模拟调光非隔离降压型LED恒流驱动芯片，适用于85Vac~265Vac宽输入电压范围的应用。PWM调光信号直接输入芯片无需外围RC元件即可实现无频闪模拟调光。具有优异的线性调整度和负载调整度。
品牌名称: MAXIC(美芯晟)
商品型号: MT9712BD
商品编号: C5456742
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	工作电压(AC)	85VAC~265VAC
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

MT9712BD是一款全程模拟调光非隔离降压型LED恒流驱动芯片，适用于85Vac~265Vac宽输入电压范围的应用。PWM调光信号直接输入芯片无需外围RC元件即可实现无频闪模拟调光。具有优异的线性调整度和负载调整度。内置高精度电流采样电路，可实现高精度LED恒流输出，且支持高频应用，集成高压MOSFET，无需VCC电容和启动电阻，外围电路简单，系统成本低。具有多重的保护功能，比如防潮可调OVP、过温调节、输出短路保护等，提高了产品的可靠性。

商品特性

全程模拟调光无频闪
支持100%~0.4%模拟调光
典型待机电流：100uA
无需启动电阻以及VCC电容
防潮可调OVP
低母线电压不闪灯
OVP与电感及输出电流无关
调光全程OVP
过温调节
DIP7封装

应用领域

LED球泡灯
LED吸顶灯
其它LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	开关频率	-
	通道数	1
	输出电流	250mA
	调光	PWM；模拟
