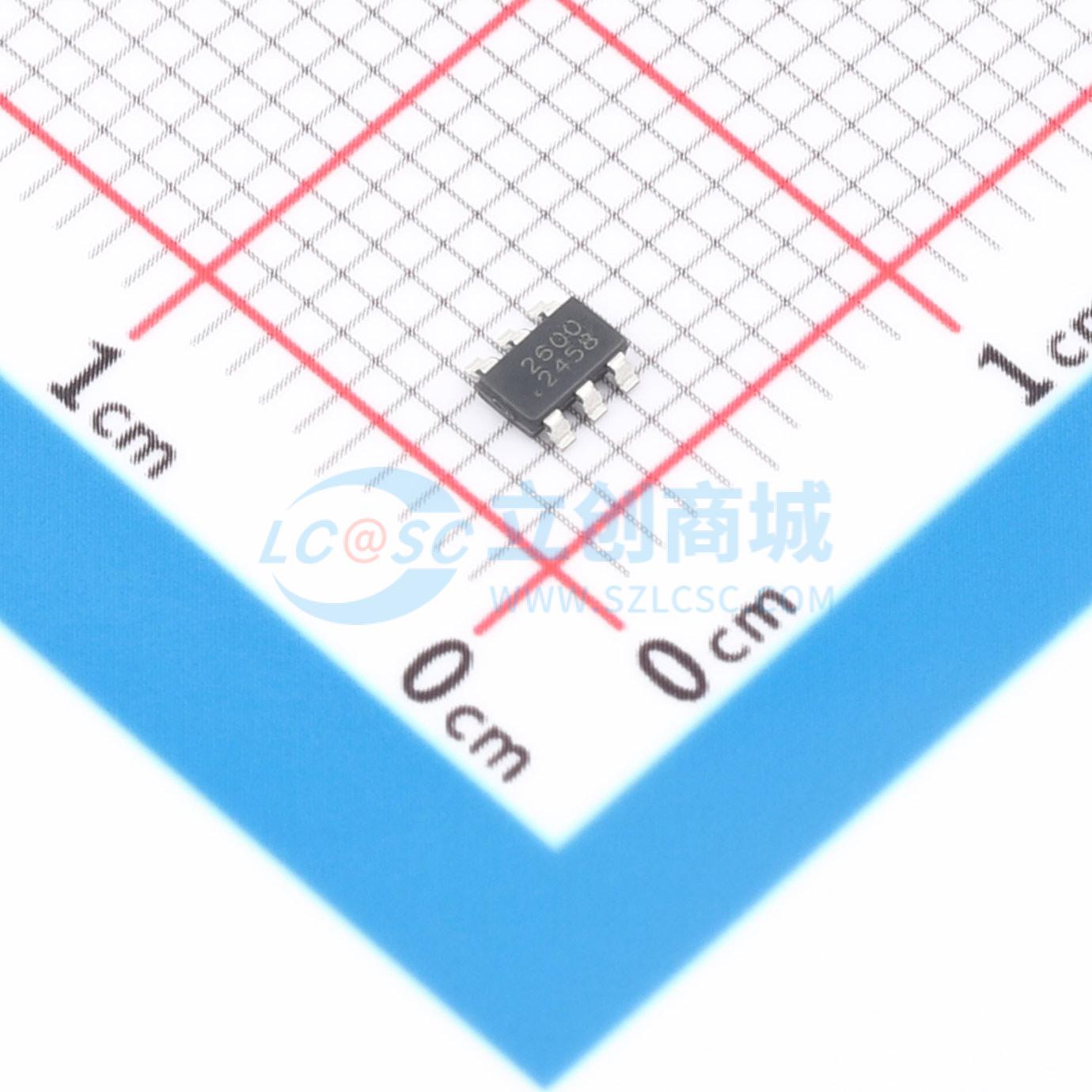

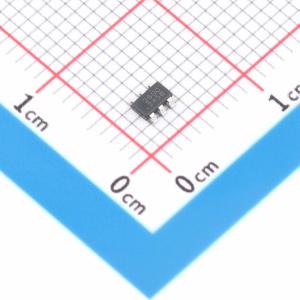

温馨提醒：图片仅供参考，商品以实物为准
SCT2600TVBR
降压型 600mA 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款0.6A降压转换器，输入电压范围宽，为4.5V至60V，集成了一个500mΩ高端MOSFET。采用峰值电流模式控制，支持脉冲跳跃调制（PSM），静态电流低至80uA，有助于转换器在轻载或待机条件下实现高效率。具有固定的2.1MHz开关频率，可最小化外部片外无源元件尺寸并降低输出纹波。允许从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为80ns，还支持低压差操作，输入输出电压差低
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2600TVBR
- 商品编号
- C5455526
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.038442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 765mV~57V | |
| 输出电流 | 600mA | |
| 开关频率 | 2.1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
SCT2600是一款宽输入电压范围（4.5V至60V）的0.6A降压转换器，集成了500mΩ上桥MOSFET。该器件采用峰值电流模式控制，支持脉冲跳跃调制，其80uA的低静态电流有助于在轻载或待机条件下实现高效率。SCT2600具有固定的2.1MHz开关频率，可最小化外部无源元件尺寸并降低输出纹波。通过80ns的最小导通时间，支持从高输入电压到低输出电压的功率转换，并支持输入输出电压差较小的低压差工作模式。该器件提供固定的6ms软启动时间，以防止输出电压上升启动期间的浪涌电流，并内置补偿电路，从而最大限度地减少外部元件使用。SCT2600提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用TSOT23-6L封装。
商品特性
- 宽输入范围：4.5V-60V
- 连续输出电流：0.6A
- 反馈参考电压：0.765V ±2.5%
- 集成500mΩ上桥MOSFET
- 低静态电流：80uA
- 轻载时脉冲跳跃模式
- 最小导通时间：80ns
- 内部软启动时间：6ms
- 内部补偿
- 开关频率：2.1MHz
- 精密使能阈值，用于可编程输入电压欠压锁定保护阈值和迟滞
- 低压差工作模式
- 过压和过温保护
- 采用TSOT23-6L封装
应用领域
- 12V、24V、48V工业和电信电源系统
- 工业自动化与电机控制
- 车载配件
- 便携式手持仪器
- 便携式媒体播放器
