温馨提醒：图片仅供参考，商品以实物为准

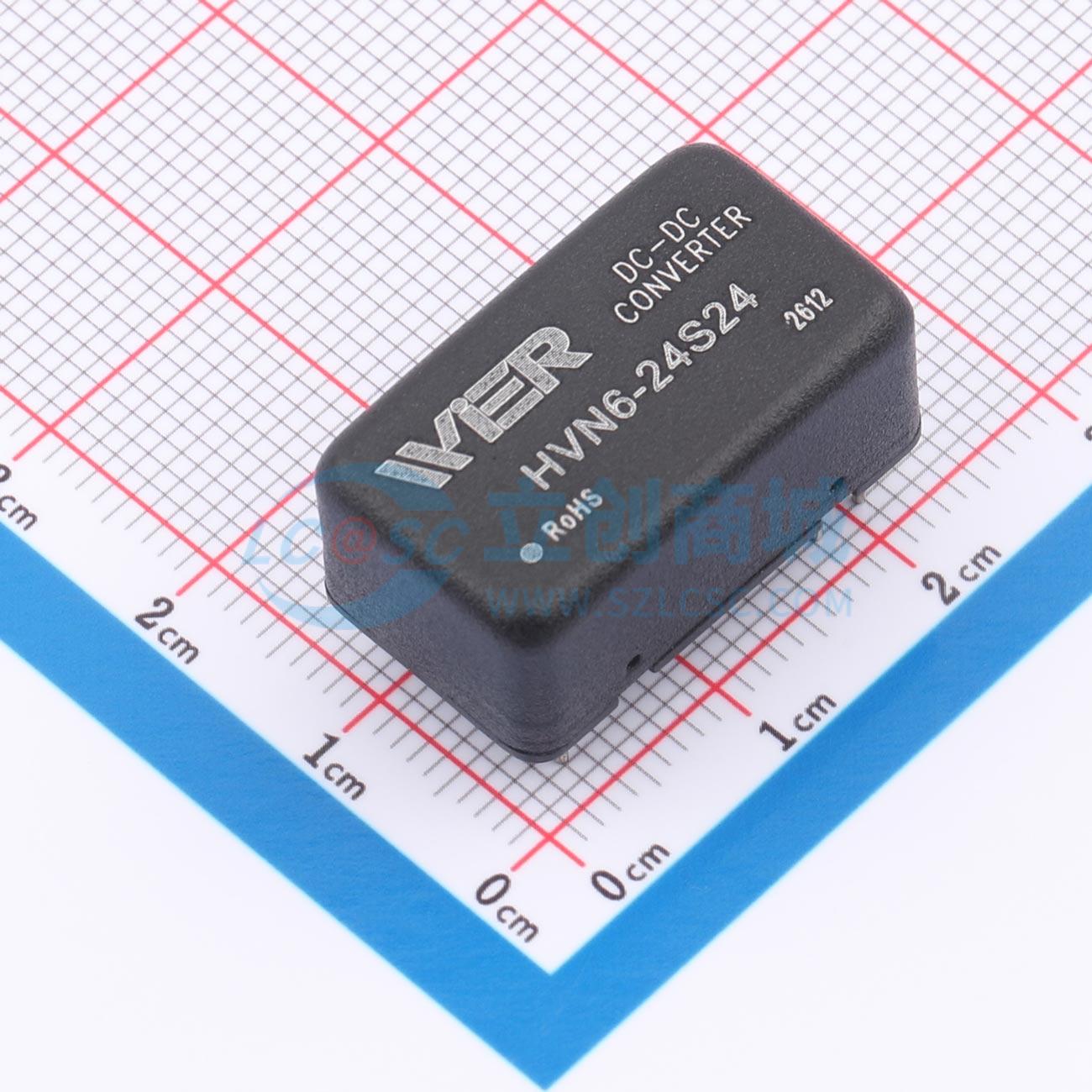

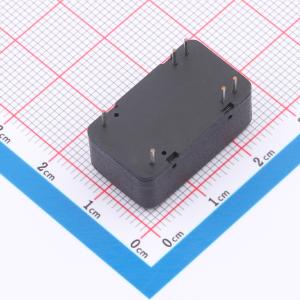

HVN6-24S24
电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压(标称值) 24 输出电压(VDC) 24 最小电流(mA) 最大电流(mA) 满载效率(%) 85/87 最大容性负载(uF) 150
- 品牌名称
- WIER(微尔)
- 商品型号
- HVN6-24S24
- 商品编号
- C5453432
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 63.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 250mA | |
| 最大容性负载 | 150uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 23.8mm | |
| 宽度 | 13.7mm | |
| 高度 | 10.2mm | |
| 稳压类型 | 稳压型 |
商品特性
- 封装形式：DIP16
- 4:1 超宽电压输入范围
- 工作温度范围：-40℃ ~ +85℃
- 隔离电压：1500VDC
- 效率高达 87%
- 具备输入欠压保护、输出短路保护、过流保护、过压保护
