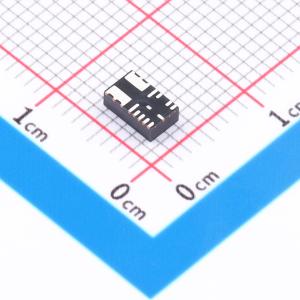

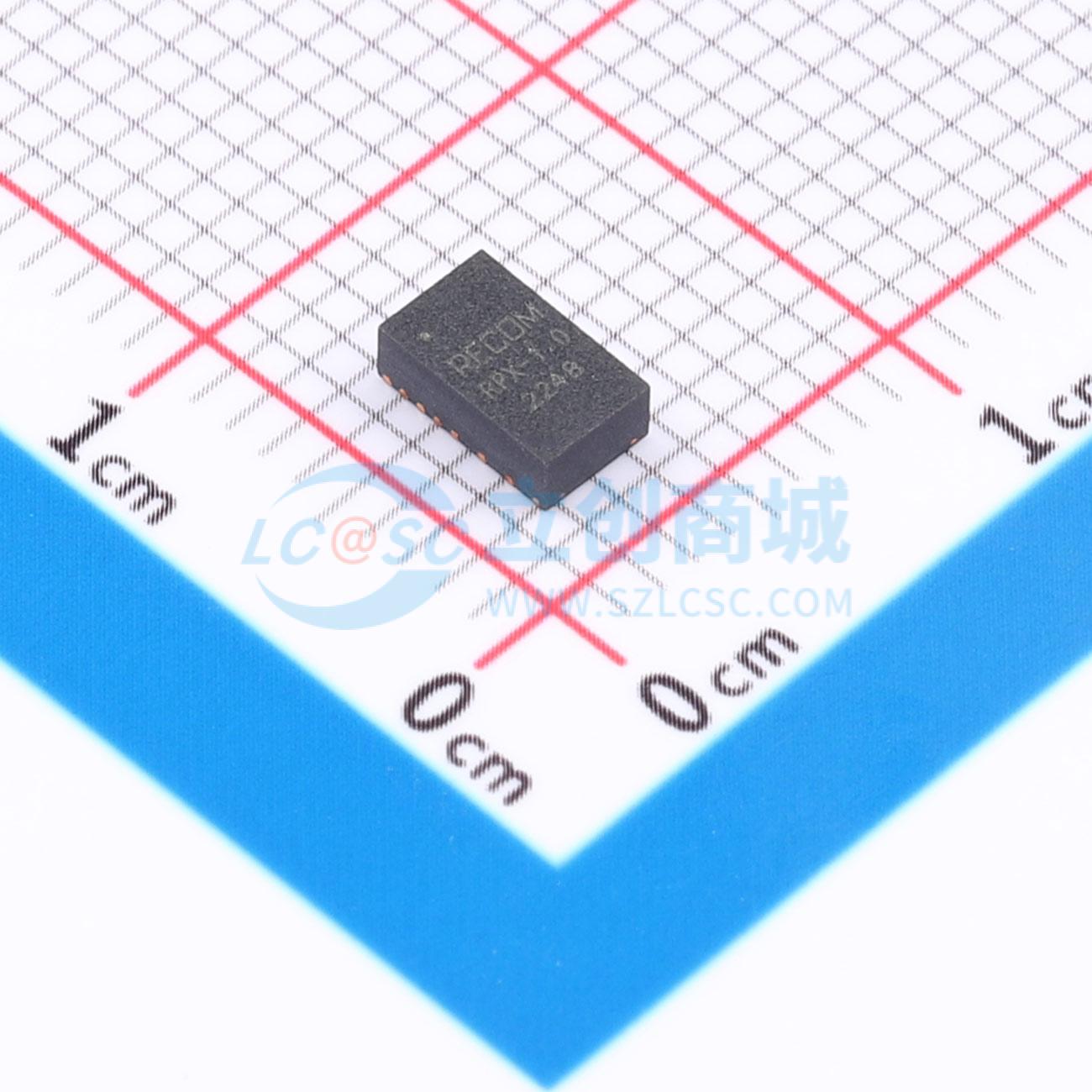

RPX-1.0-R
集成屏蔽电感的降压调节器电源模块，具备多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RPX-1.0是一款集成电感的降压转换器，采用紧凑的3mm x 5mm x 1.6mm热增强型QFN封装。输入电压范围为4至36VDC，允许使用5V、12V或24V电源电压。输出电压可通过两个电阻设置在0.8至30VDC范围内。输出电流高达1A，并针对持续短路、输出过流或过热故障提供全面保护。
- 品牌名称
- Recom Power
- 商品型号
- RPX-1.0-R
- 商品编号
- C5452901
- 商品封装
- QFN-16(5x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | - | |
| 工作电压(Vin) | 36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 800mV~30V | |
| 输出电流(最大值) | 1A | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | - |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过流保护；过热保护；外部时钟同步；欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 开关频率 | 2.2MHz | |
| 静态电流 | 600uA | |
| 纹波噪声 | - | |
| 长度 | 5mm | |
| 宽度 | 3mm | |
| 高度 | 1.6mm | |
| 稳压类型 | 稳压型 |
商品概述
RPX-1.0是一款集成电感的降压转换器，采用紧凑的3mm x 5mm x 1.6mm热增强型QFN封装。输入电压范围为4至36VDC，允许使用5V、12V或24V电源电压。输出电压可通过两个电阻设置在0.8至30VDC范围内。输出电流高达1A，并针对持续短路、输出过流或过热故障提供全面保护。
商品特性
- 集成屏蔽电感的降压稳压器电源模块
- 36VDC输入电压，1A输出电流
- 短路保护（SCP）、过流保护（OCP）、过温保护（OTP）和欠压锁定（UVLO）保护
- 3.0 x 5.0mm薄型QFN封装
- 倒装芯片技术，改善热管理
- 使能、电源正常、软启动和同步功能
