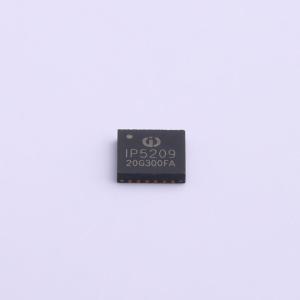

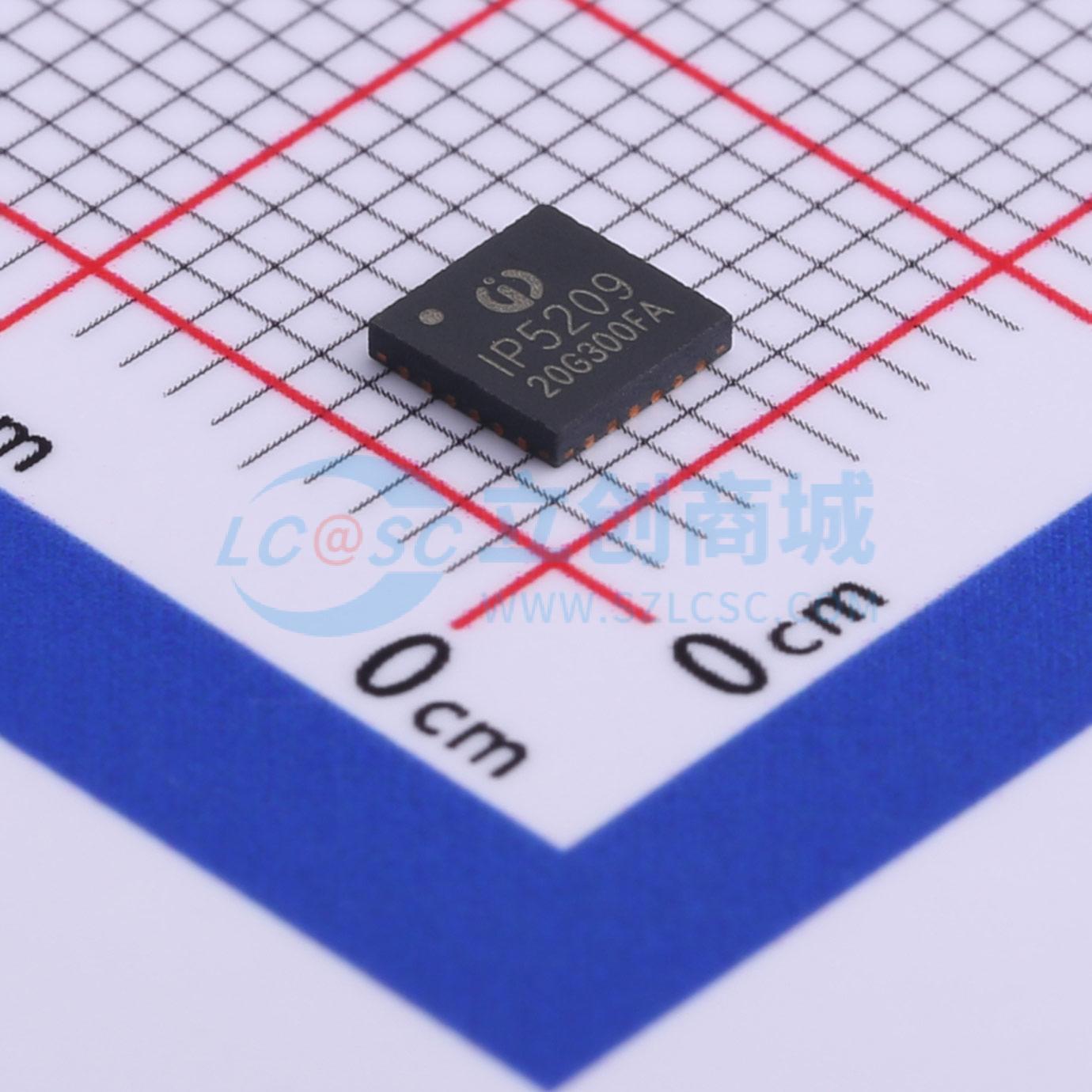

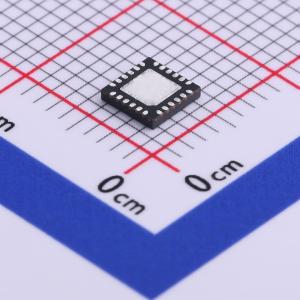

IP5209QW

IP5209是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。其高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。只需一个电感实现降压与升压功能。DC-DC转换器工作在1MHz，可以支持低成本电感和电容。同步升压系统提供最大2.4A输出电流，转换效率高至96%。空载时，自动进入休眠状态，静态电流降至100uA。采用开关充电技术，提供最大3A电流，充电效率高至97%。内置IC温度和输入电压智能调节充电电流。内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，可精准显示电池电量。支持3/4/5颗LED电量显示和照明功能。采用QFN24封装。

• 同步开关充放电
• 2.4A同步升压转换，3A同步开关充电
• 升压效率最高达96%，充电效率最高达97%
• 内置电源路径管理，支持边充边放
• 自适应充电电流调节，匹配所有适配器，充电电压精度：±0.5%；支持4.20V、4.30V和4.35V电池
• 支持电池温度NTC比较
• 内置14bit ADC和电量计，支持5/4/3颗LED电量显示，电池电量曲线可设置，显示灯更均匀
• 内置照明灯驱动，自动检测手机插入和拔出，集成手机充电电流智能识别DCP
• 智能识别负载，自动进待机，待机功耗小于100μA
• 功率MOS内置，单电感实现充放电，1M开关频率，可支持1uH电感
• 输出过流、过压、短路保护，输入过压、过充、过放、过流放电保护，整机过温保护，电池温度NTC保护，ESD 4KV，瞬间耐压11V
• I2C接口，可灵活、低成本定制方案

• 移动电源/充电宝
• 手机、平板电脑等便携式设备
