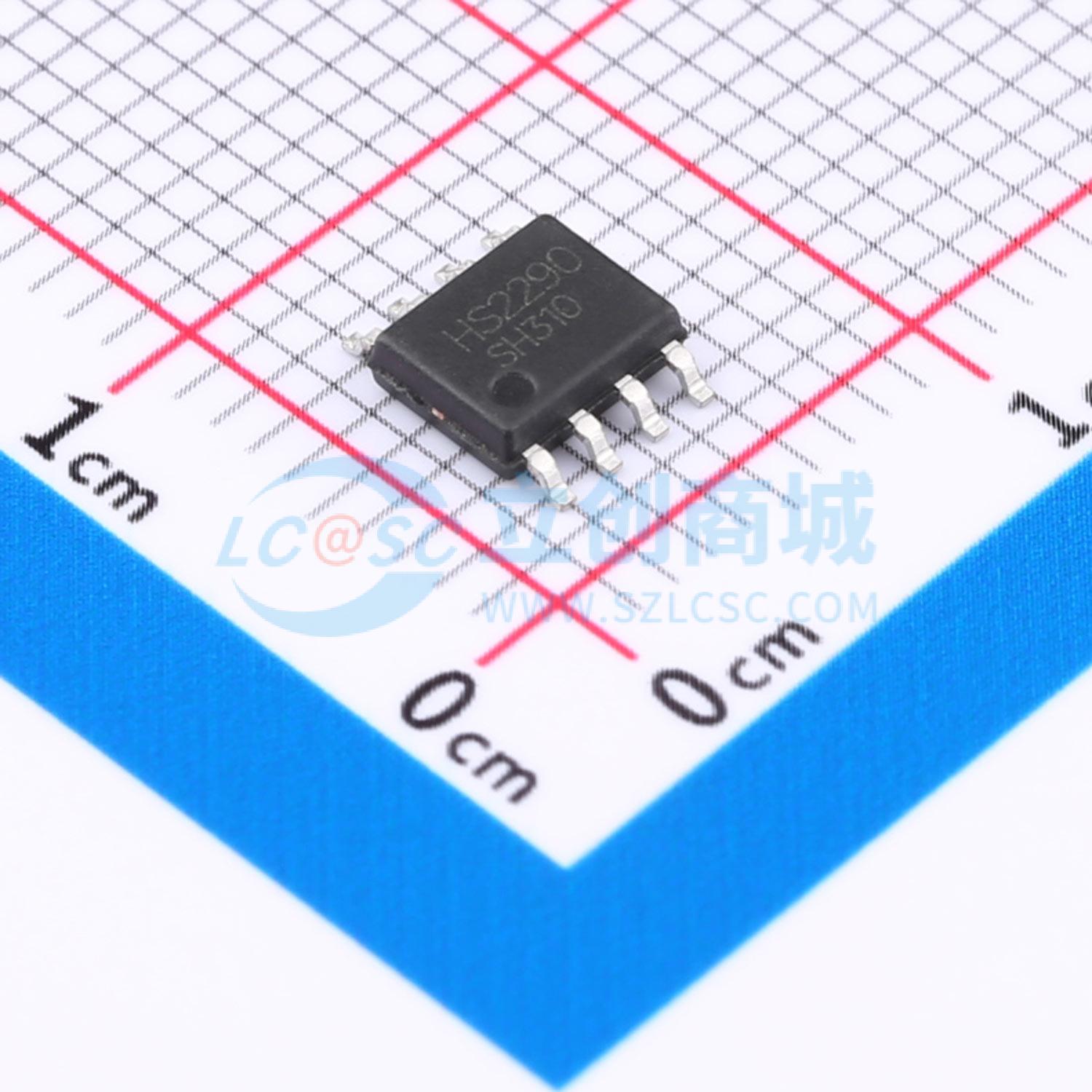

HS2290
2个N沟道 耐压:40V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款高性能消费级MOSFET采用SOP-8封装，内含双N沟道设计，专为处理高电流应用打造。额定电压40V，连续通过电流高达12A，适用于电源转换、马达驱动等场合。凭借其卓越的低导通电阻和高速开关性能，有效提升系统效率并确保稳定运行。
- 商品型号
- HS2290
- 商品编号
- C5451637
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 2.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 96pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AGM405AP2将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，可最大程度降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA核心电压-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
