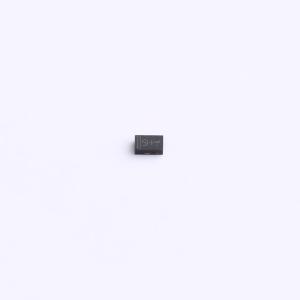

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0571P.TNT
单向ESD 5V截止 峰值浪涌电流：170A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：单向ESD保护。 1800瓦峰值脉冲功率 (tp = 8 / 20μs)。 工作电压：5V。 结电容：600pF（典型值）。 低钳位电压。 低泄漏电流。应用：移动电话。 电池保护
- 品牌名称
- DOWO(东沃)
- 商品型号
- UCLAMP0571P.TNT
- 商品编号
- C5449368
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 600pF |
商品特性
- 单线路单向ESD保护
- 1800瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：5V
- 结电容：600pF（典型值）
- 低钳位电压
- 低漏电流
- IEC 61000-4-2 ±30kV接触放电 ±30kV空气放电
- IEC 61000-4-5（雷击）160A（8/20μs）
- IEC61000-4-4（电快速瞬变脉冲群）120A（5/50ns）
应用领域
- 手机
- 电池保护
- 电源线保护
- 移动设备的Vbat引脚
- 手持便携式应用
