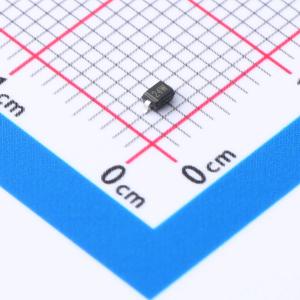

温馨提醒：图片仅供参考，商品以实物为准
SD24
单向ESD 24V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KUU
- 商品型号
- SD24
- 商品编号
- C5449145
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 52V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | ESD |
商品概述
SD系列专为需要瞬态过压保护能力的应用而设计，适用于计算机、打印机、商用机器、通信系统、医疗设备及其他对电压和静电放电敏感的装置。这些器件是电路板空间受限场景的理想选择。该系列专门设计用于保护连接至电源、数据线和传输线的敏感元件免受因静电放电、电缆放电事件和电气快速瞬变脉冲群引起的过压损害。
商品特性
- 符合IEC61000-4-2（静电放电）标准：±15kV（空气放电），±8kV（接触放电）
- 符合IEC61000-4-4（电气快速瞬变脉冲群）标准：40A（5/50ns）
- 每脉冲（tp=8/20μs）峰值脉冲功率达350瓦
- 保护单条输入/输出线路（单向）
- 低钳位电压
- 工作电压范围：3.3V至36V
- 低漏电流
应用领域
- 手机及配件
- 基于微处理器设备
- 个人数字助理
- 笔记本/台式机/服务器
- 便携式仪器
