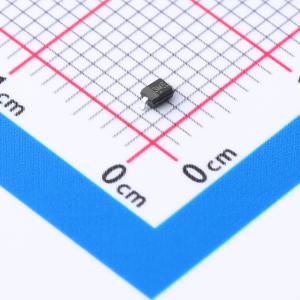

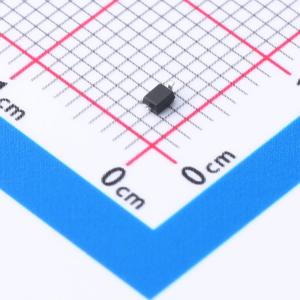

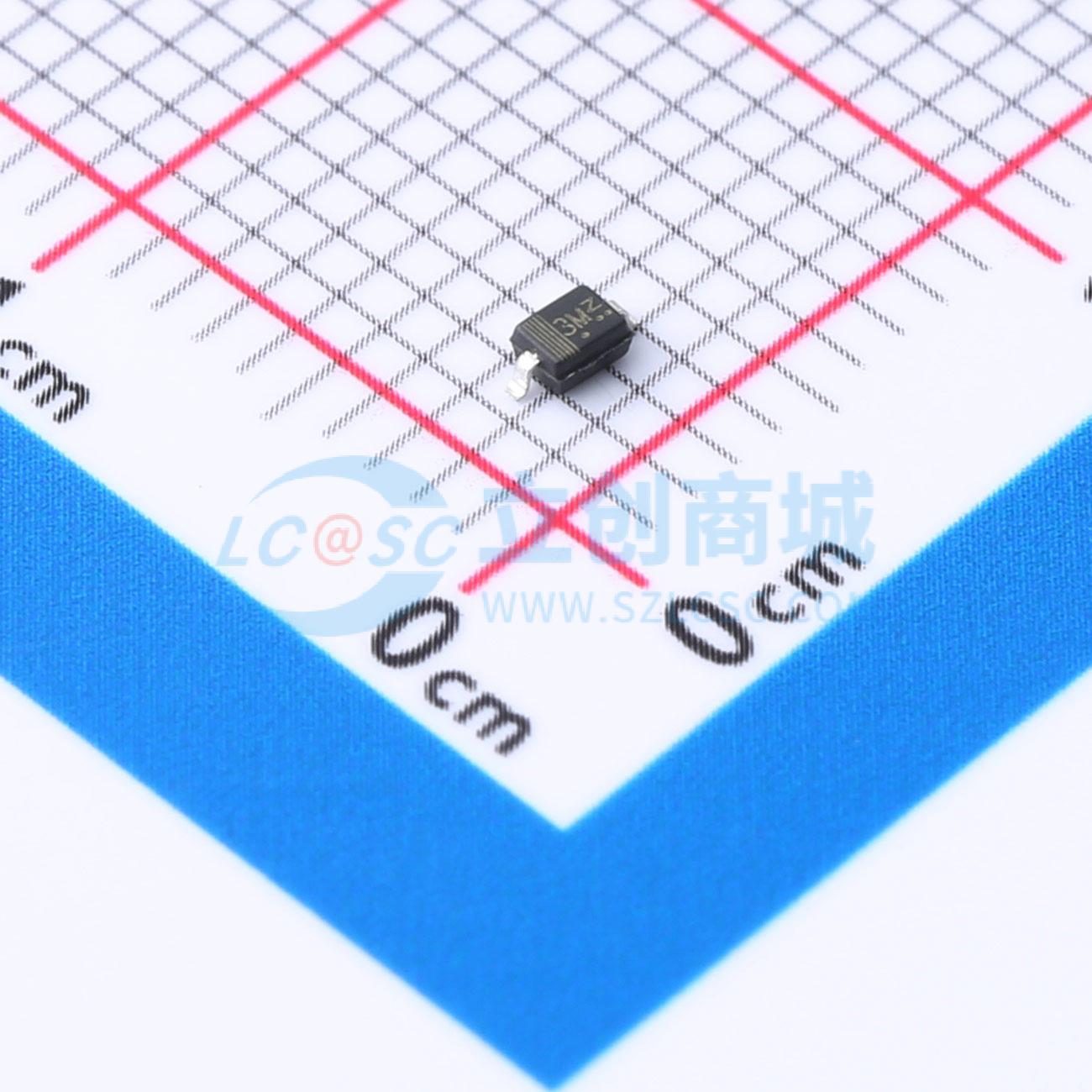

PESD5V0S1BA-MS
ESD 5V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：IEC61000-4-2 (ESD) ±8kV (Contact), ±15kV (Air)。 IEC61000-4-4 (EFT) 40A (5/50ns)。 峰值功耗：60W (8/20μs)。 保护一条I/O线。 低钳位电压。 工作电压：5V。应用：高速线路USB1.0/2.0、VGA、DVI、SDI。 串行和并行端口
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD5V0S1BA-MS
- 商品编号
- C5449084
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品特性
- IEC61000-4-2（静电放电）±8kV（接触），±15kV（空气）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 峰值功率耗散：60W（8/20μs）
- 保护一条输入/输出线
- 低钳位电压
- 工作电压：5V
- 低漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
