嘉立创贴片惊喜价格立即查看
价格：￥10.22价格含税（税率13%）
10+￥8.65
30+￥7.67
100+￥6.66
- 品牌名称
- Wurth(伍尔特)
- 商品型号
- 9774050960R
- 商品编号
- C5447649
- 商品毛重
1.088克(g)
广东仓0
SMT仓1
购买数量
个
(1000个/圆盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交4单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

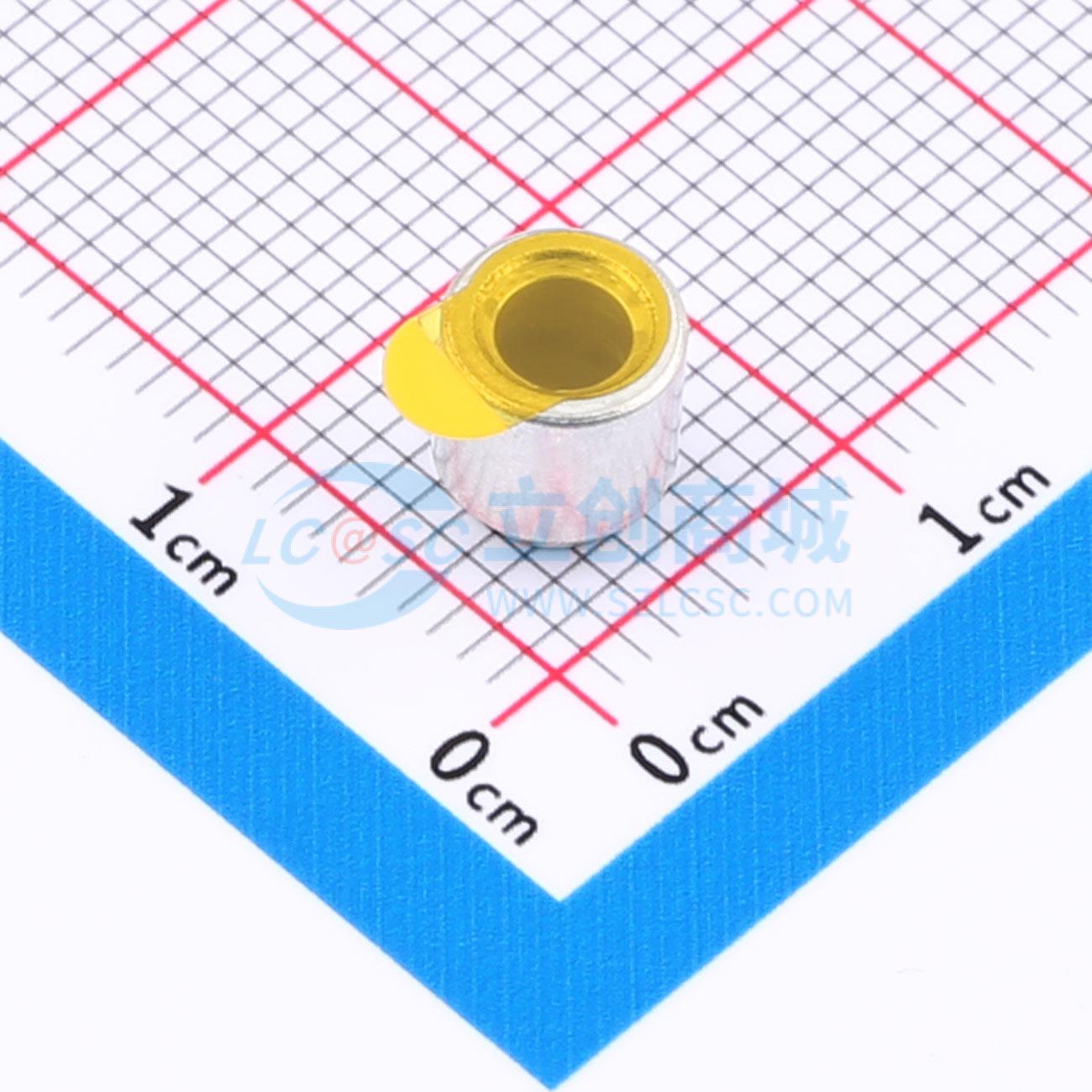

该产品为Wurth（伍尔特）品牌的SMD钢制间隔柱，型号9774050960R，专为表面贴装设计，适用于高密度PCB组装场景
2
材质为高强度钢，表面经过镀锡处理，具备良好的耐腐蚀性与焊接性能，符合RoHS及REACH环保标准
3
内径3.3mm，外径5.99mm，长度6.40mm（0.252英寸），尺寸精密，适合M3螺纹孔位安装，确保结构稳定性
4
支持无铅焊料工艺，通过多次回流焊测试（五次回流），满足J-STD-020D标准要求，可靠性高
5
经过严格的机械性能测试，包括剪切力、拉力、扭断力等，数据表明其在1mm和6mm压力点下的平均剪切力分别达到677N和328N，平均拉力达627N，具有优异的机械强度
6
在高温（305°C）、湿热（65°C/95%RH）、振动（10g/20分钟）及热冲击（-55°C至155°C，500周期）环境下均表现稳定，具备出色的环境适应能力
7
推荐使用150μm厚度钢网印刷，配合4-spoke模板进行贴装，提升焊接一致性
8
可承受后续二次回流焊过程，即使电路板倒置仍能保持结构完整性
使用场景 APPLICATIONS
1
适用于需要精确高度控制的电子设备内部结构支撑，如电源模块、通信设备、工业控制器等
2
常用于多层PCB之间的空间隔离，防止短路或元件干涉，同时提供稳定的机械支撑
3
适合自动化SMT生产线，可与标准贴片机配合使用，实现高效装配
4
广泛应用于汽车电子、医疗设备、服务器、物联网终端等对可靠性要求高的领域
5
特别适合在高振动、高湿度或温度变化剧烈的环境中使用的电子产品，保障长期运行稳定性
6
可作为螺丝固定组件中的非导电间隔件，避免金属间直接接触导致的电气干扰或短路风险
注意事项 PRECAUTIONS
1
本产品仅适用于表面贴装（SMD）工艺，不可用于通孔插装，请确保PCB焊盘设计符合推荐的焊盘图案（Land Pattern）
2
焊接前请确认PCB钻孔不与相邻走线形成通孔连接，避免短路风险，尤其是用于定位销或螺纹孔时
3
推荐使用Sn96.5Ag3Cu0.5合金焊膏，厚度150μm，配合150μm钢网印刷，以保证良好的润湿性和焊接质量
4
回流焊温度曲线需遵循IPC/JEDEC J-STD-020D标准，最高温度不超过305°C，避免过热导致材料变形或焊点失效
5
安装后建议进行扭矩测试，最大推荐扭断力为1.8Nm（焊点处），避免过度拧紧造成焊点断裂
6
不建议在存在强化学腐蚀环境（如盐雾、酸碱气体）中长期使用，虽有镀锡保护，但长期暴露可能影响寿命
7
若需进行二次回流焊，建议将PCB倒置处理，以验证产品的热循环稳定性
8
请勿在未完成焊接前施加机械应力，以免影响焊点成型和电气连接可靠性
