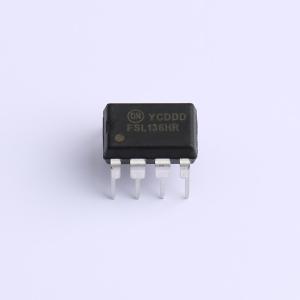

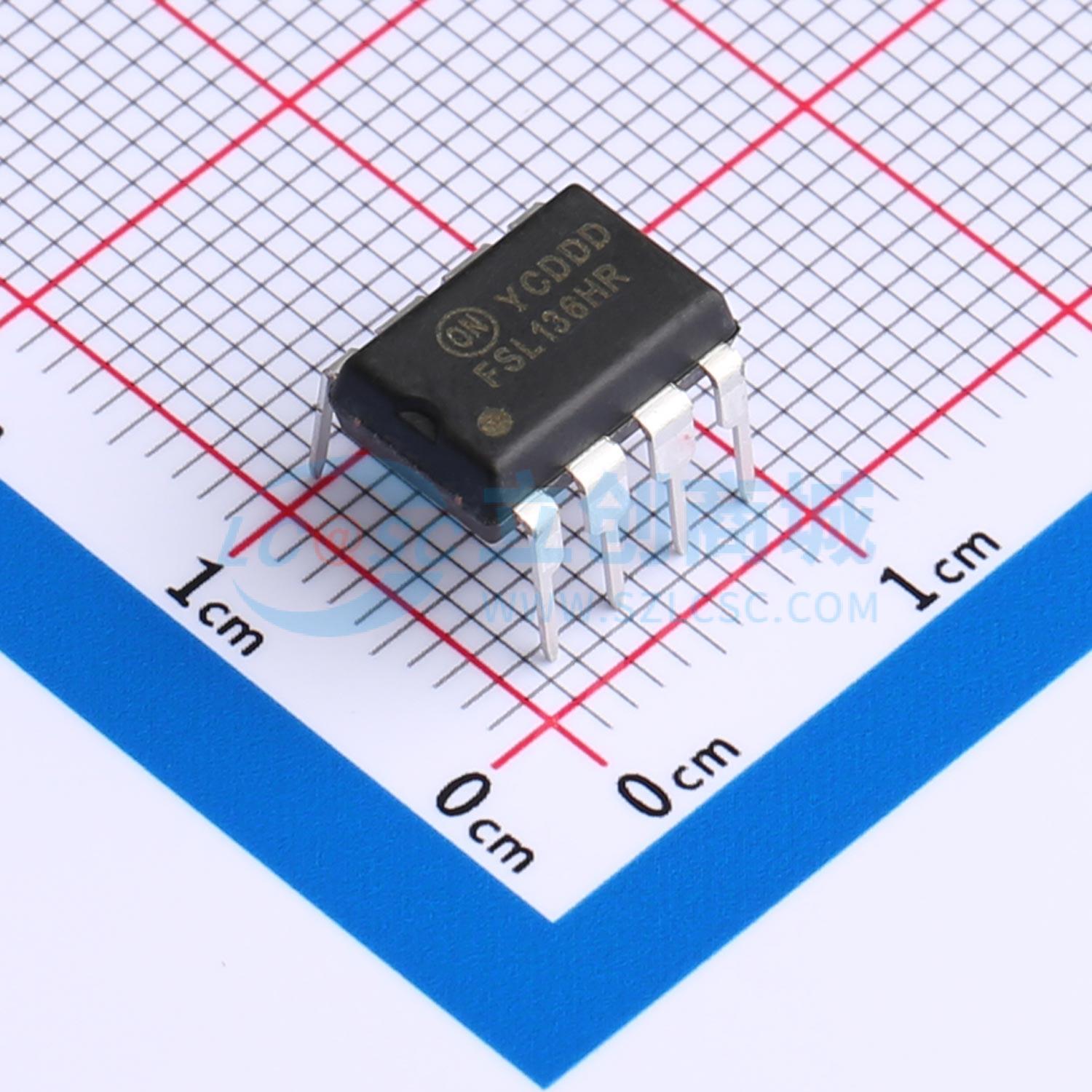

温馨提醒：图片仅供参考，商品以实物为准
FSL136HR
停产 650V 8V~26V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FSL136HR 集成了脉宽调制 (PWM) 控制器和 SenseFET，专门为高性能离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。FSL136MR 包含了集成式高电压电源开关稳压器，将雪崩坚固的 SenseFET 与电流模式 PWM 控制装置相结合。该集成式 PWM 控制器的功能包括：欠压锁定 (UVLO) 保护、前缘间隔 (LEB)、用于 EMI 衰减的频率生成器、优化的门极开/关驱动器、高温关断 (TSD) 保护，用于回路补偿的温度补偿精确电流源，以及故障保护电路。FSL136HR 提供了良好的软启动性能。与分立 MOSFET 和控制器或 RCC 开关转换器方案相比，FSL136HR 可以降低部件总数量、设计尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件提供了适用于经济高效的反激转换器设计的基础平台。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSL136HR
- 商品编号
- C605185
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~26V | |
| 开关频率 | 100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 77% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
FSL136HR集成了脉冲宽度调制器（PWM）和SENSEFET，专为高性能离线开关模式电源（SMPS）设计，所需外部元件极少。FSL136HR包含集成高压功率开关稳压器，将耐雪崩SENSEFET与电流模式PWM控制模块相结合。 集成PWM控制器包括：欠压锁定（UVLO）保护、前沿消隐（LEB）、用于降低电磁干扰（EMI）的频率发生器、优化的栅极导通/关断驱动器、热关断（TSD）保护，以及用于环路补偿和故障保护电路的温度补偿精密电流源。FSL136HR具有良好的软启动性能。与分立MOSFET和控制器或RCC开关转换器解决方案相比，FSL136HR减少了元件总数、设计尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为设计高性价比反激式转换器提供了一个理想的基础平台。
商品特性
- 内部耐雪崩SENSEFET（650 V）
- 在265 Vac、空载且采用突发模式时，待机功耗低于50 mW
- 具有频率调制功能的精密固定工作频率，用于降低EMI
- 内部启动电路
- 内置软启动：20 ms
- 逐脉冲电流限制
- 多种保护功能：过压保护（OVP）、过载保护（OLP）、输出短路保护（OSP）、异常过流保护（AOCP）、带迟滞功能的内部热关断功能（TSD）
- 自动重启模式
- 欠压锁定（UVLO）
- 低工作电流：1.8 mA
- 可调峰值电流限制
应用领域
- 用于VCR、机顶盒、DVD和DVCD播放器的开关模式电源
- 用于家用电器的开关模式电源
- 适配器
