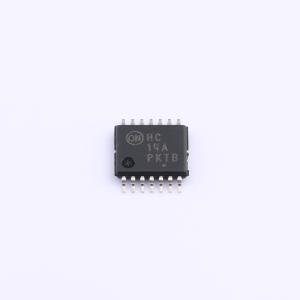

NLV74HC14ADTR2G
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC14A的引脚排列与LS14、LS04和HC04相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，可与LSTTL输出兼容。HC14A可有效改善缓慢的输入上升和下降时间
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLV74HC14ADTR2G
- 商品编号
- C604218
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 输出驱动能力：10 LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0 V
- 低输入电流：1.0 μA
- 具备CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7.0 A要求
- 芯片复杂度：60个FET或15个等效门
- 适用于汽车和其他需要独特场地和控制变更要求的应用的NLV前缀；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤/无BFR且符合RoHS标准
