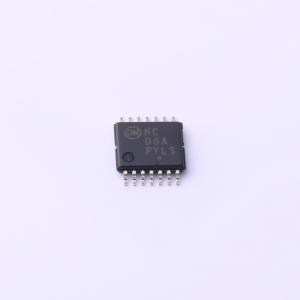

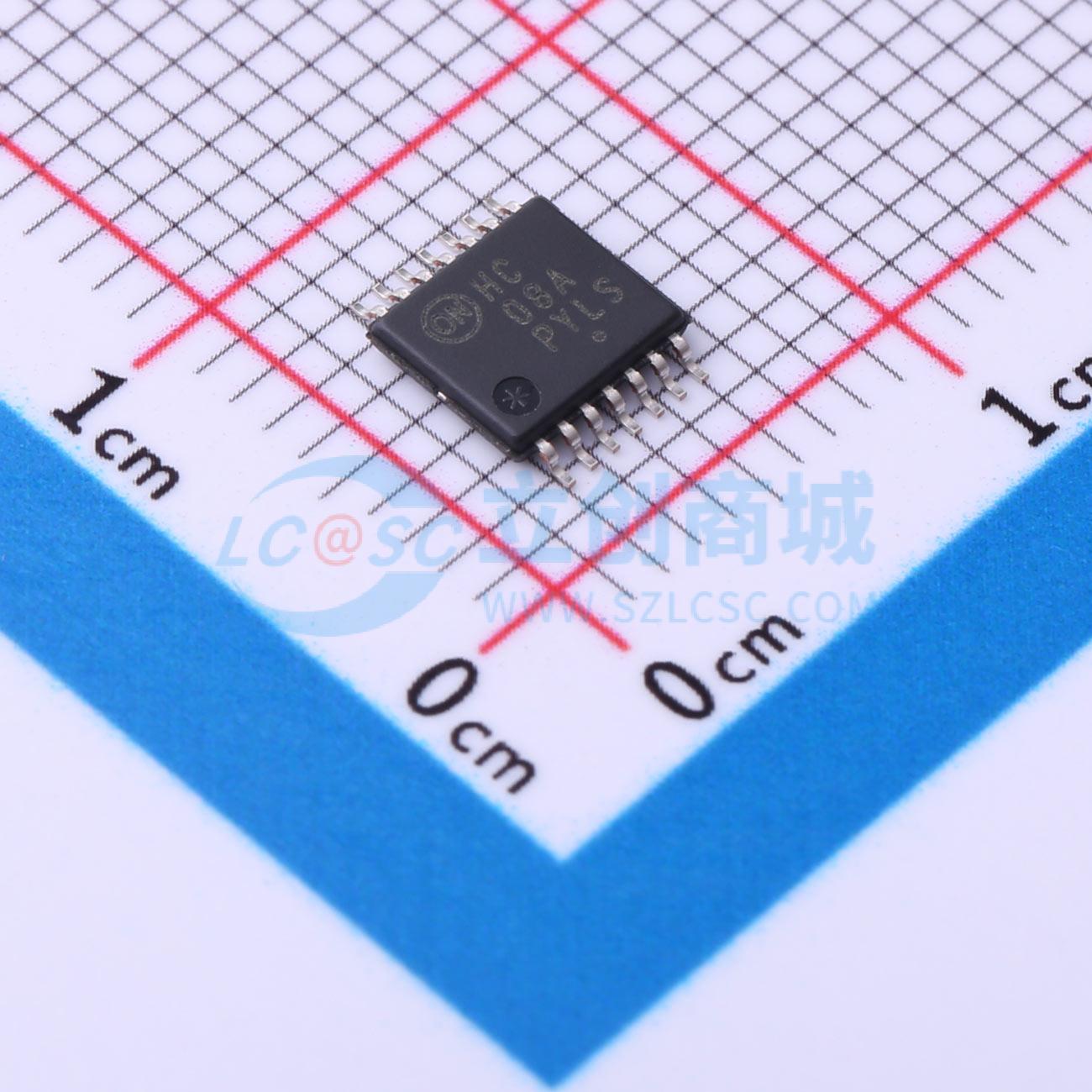

温馨提醒：图片仅供参考，商品以实物为准
NLV74HC08ADTR2G
NLV74HC08ADTR2G
- 描述
- 高性能硅门极 CMOS MC74HC08A 与 LS08 的引脚输出相同。该器件输入兼容标准的 CMOS 输出；带有上拉电阻器，可兼容 LSTTL 输出。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLV74HC08ADTR2G
- 商品编号
- C604216
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 2.48V；5.9V；1.9V；5.48V；4.4V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 19ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品特性
- 输出驱动能力：10个LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0V
- 低输入电流：1μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A要求
- 芯片复杂度：24个FET或6个等效门
- NLV前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤且符合RoHS标准
