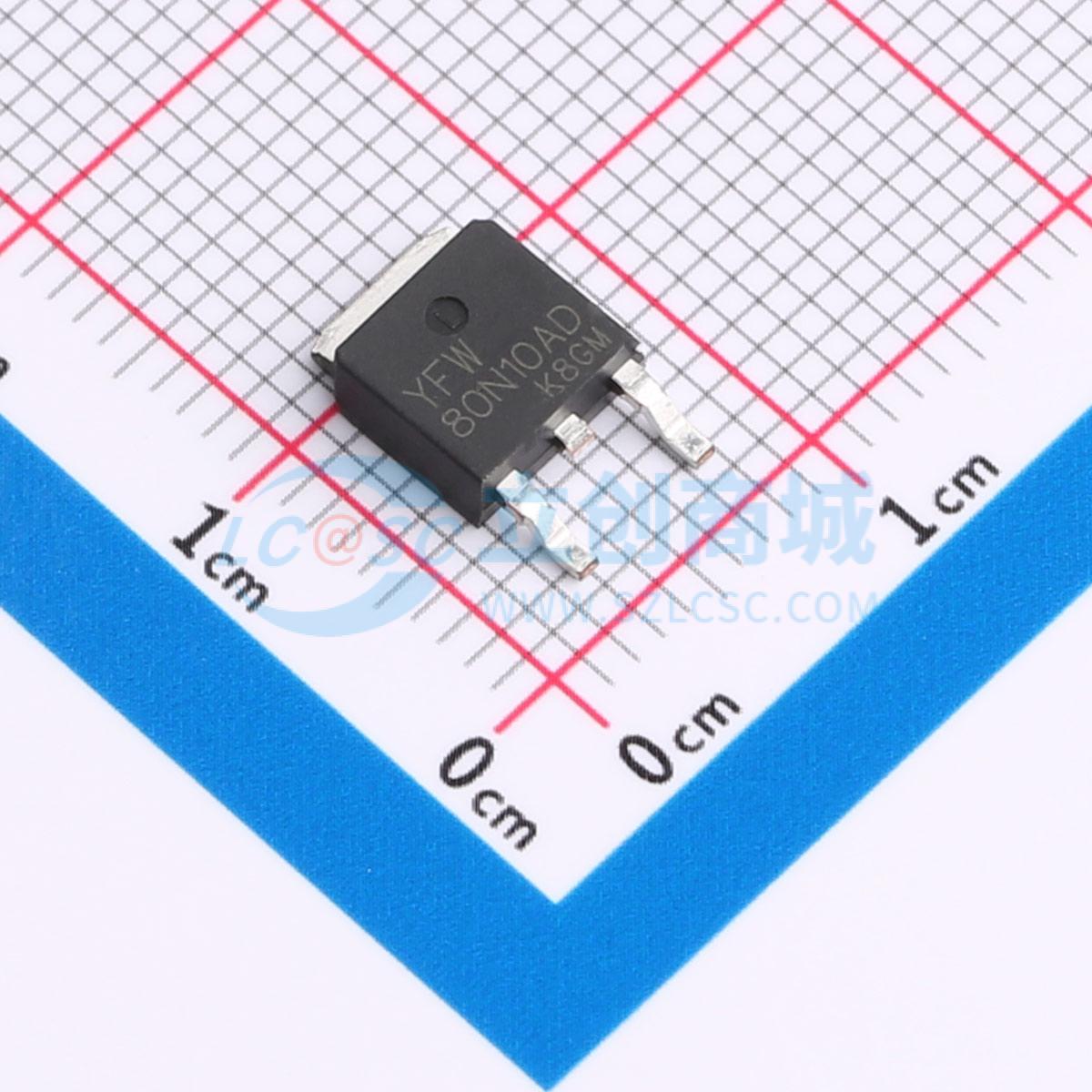

温馨提醒：图片仅供参考，商品以实物为准
YFW80N10AD
1个N沟道 耐压:100V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：电池保护。负载开关。不间断电源
- 品牌名称
- YFW(佑风微)
- 商品型号
- YFW80N10AD
- 商品编号
- C5444008
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.457克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7.2mΩ@10V | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@10V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | - | |
| 配置 | - | |
| 输出电容(Coss) | 511pF |
商品特性
- 100V、70A
- 在VGS = 10 V时，RDS(ON) < 9.5 mΩ（典型值：8.0 mΩ）
- 在VGS = 4.5 V时，RDS(ON) < 13 mΩ（典型值：11 mΩ）
- 分裂栅沟槽技术
- 获得无铅产品认证
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
