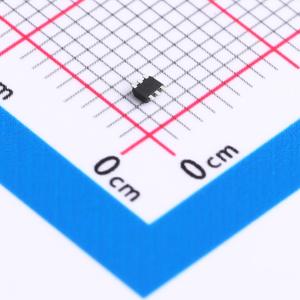

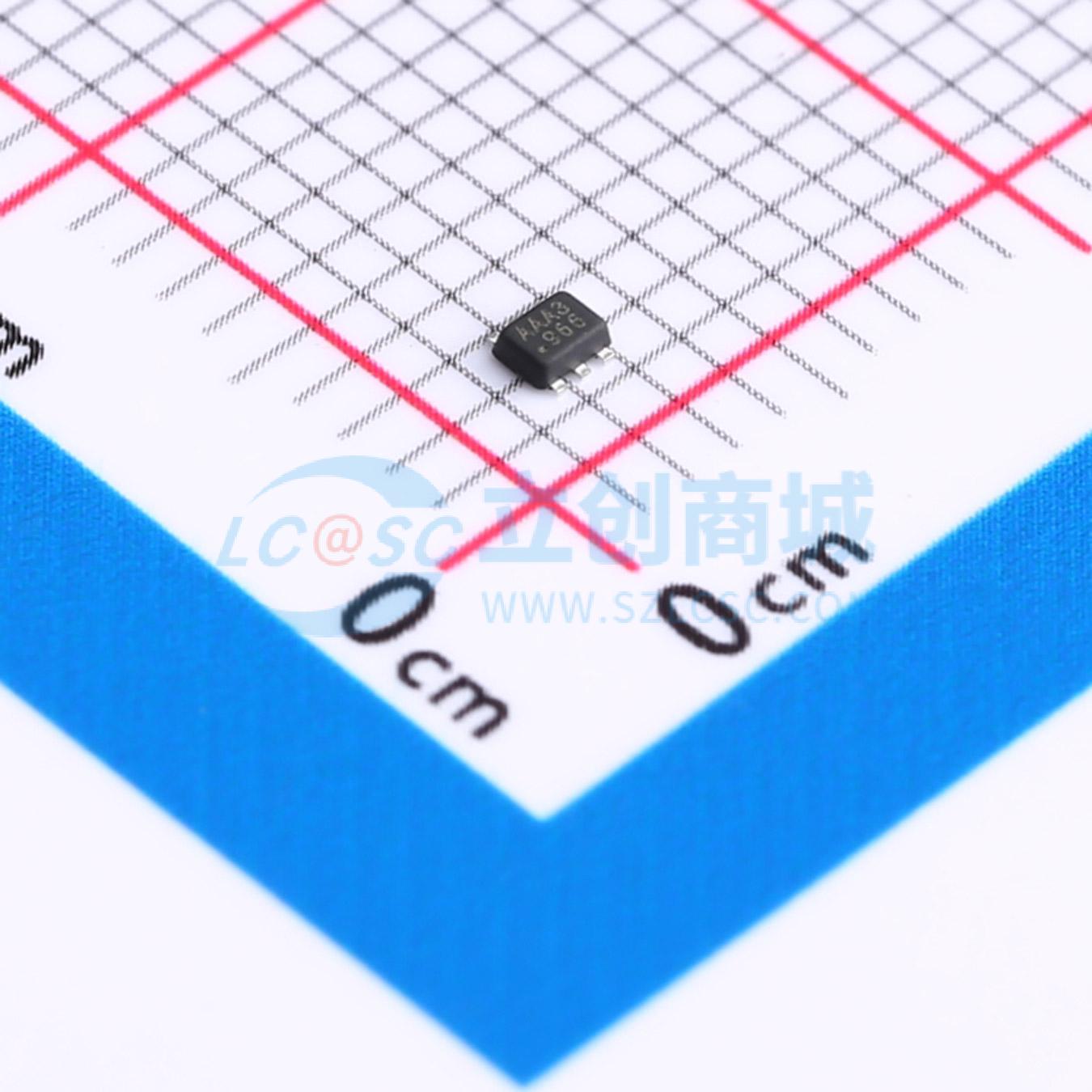

LA1212S

16V, 2A, 800KHz 同步降压转换器

描述: LA1212S 是一款高频率（800KHz）同步降压开关稳压器,内置内部功率MOSFET。它从4.5V到16V的输入电压范围内提供2A的连续输出电流,具有出色的负载和线路调节性能。采用恒定导通时间（COT）控制,提供快速瞬态响应。具备短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断保护。
品牌名称: Lattice Art(晶艺)
商品型号: LA1212S
商品编号: C5441289
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

LA1212S是一款高频（800KHz）降压开关稳压器，集成了内部功率MOSFET。在4.5V至16V的输入电压范围内，它能实现2A的连续输出电流，具有出色的负载和线性调节能力。LA1212S采用同步模式工作，可在输出电流负载范围内实现更高的效率。恒定导通时间（COT）控制操作提供了极快的瞬态响应、简单的环路设计和非常精确的输出调节。全面的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。LA1212S采用超小型SOT563封装，仅需少量易于获取的标准外部元件。

商品特性

支持4.5V至16V输入电压范围
绝对最大额定值为20V
2A连续输出电流，输出可从0.8V调节
内部功率MOSFET导通电阻分别为130mΩ和75mΩ
低静态电流（IQ）为190μA
开关频率为800KHz
高效同步模式工作
内部软启动（SS）
过流保护（OCP）和轻载时的打嗝式节能模式（PSM）
热关断
采用SOT563封装

应用领域

监控摄像头
数字机顶盒和OTT盒子
宽带产品
电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	可调
	工作电压	4.5V~16V
	输出电压	-
	输出电流	2A
	开关频率	800kHz

	属性	参数值
	工作温度	-40℃~+125℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	190uA
	开关管(内置/外置)	内置
