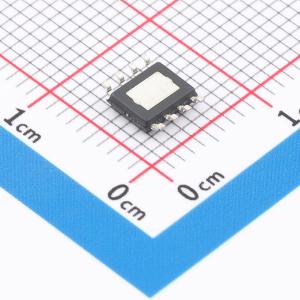

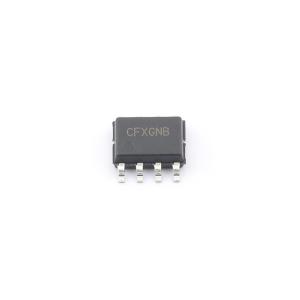

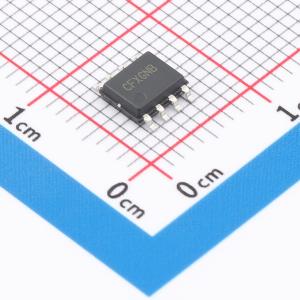

温馨提醒：图片仅供参考，商品以实物为准
SY67134FCC
中压H桥IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款用于运动控制应用的H桥电机驱动解决方案。高度集成的H桥驱动模块由两个半桥组成，具有内部逻辑控制、栅极驱动、过流保护和电荷泵电路。工作电源电压范围为5V至40V，最大输出电流为3.6A。为与行业标准设备兼容，使用PWM输入接口。还提供过流保护、欠压锁定和热关断保护。采用SO8E封装。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY67134FCC
- 商品编号
- C5441015
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 3.6A | |
| 峰值电流 | - | |
| 工作电压 | 5V~32V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 500mΩ | |
| 静态电流(Iq) | 15uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
SY67134是一款用于运动控制应用的H桥电机驱动解决方案。高度集成的H桥驱动模块包含两个半桥，具有内部逻辑控制、栅极驱动、过流保护和电荷泵电路。该器件工作电源电压范围为5V至40V，最大输出电流为3.6A。为兼容行业标准器件，SY67134采用PWM输入接口。该器件还提供过流保护、欠压锁定和热关断保护。器件采用SO8E封装。
商品特性
- 电源电压范围：5V至40V
- 最大驱动电流：3.6A
- H桥电机驱动器
- PWM接口
- 低功耗待机模式，电源电流小于15μA
- 内部过流保护、欠压锁定和热关断
- 自动故障恢复
- 同步整流
- 紧凑型封装：SO8E
应用领域
- 消费产品
- 机器人
