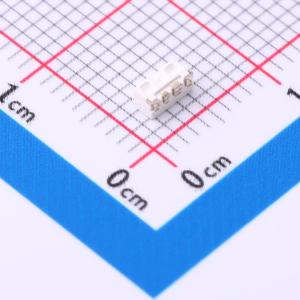

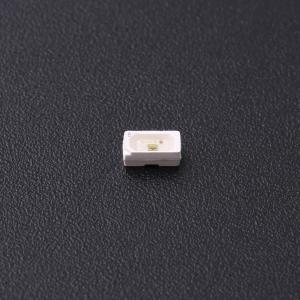

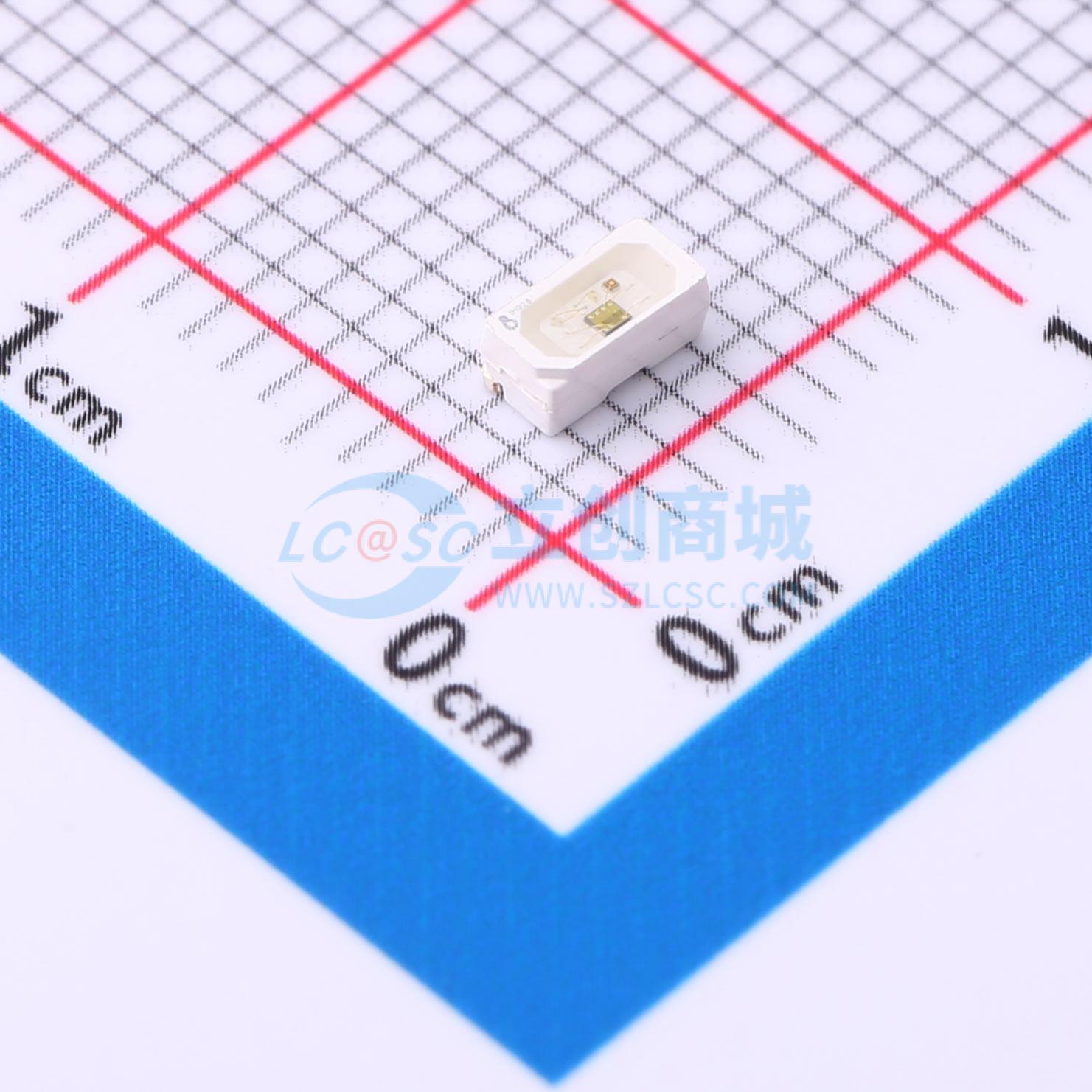

SK6112SIDE-RG-A

SK6112SIDE-RG-A是单线双向传输LED恒流驱动控制芯片。内部集成信号解码模块、数据双向传输控制模块、振荡器模块、数据再生模块、恒流驱动模块、电流增益模块等。芯片在截取本级数据后，将其余数据再生并发送到下级芯片。

除提供一般的效果显示模式外，还可以通过特定的命令进入参数设置模式，在线调节RGB端口输出电流增益、改变显示同步设置等。另外，还可以让芯片进入状态回传模式，回传芯片RGB端口峰值电流数值、芯片级连数目等信息。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

• Top SMD内部集成高质量外控单线串行级联恒流IC
• 控制电路与芯片集成在SMD 4020元器件中，构成一个完整的外控像素点，色温效果均匀且一致性高
• 内置上电复位和掉电复位电路，上电不亮灯
• 灰度调节电路（256级灰度可调）
• 红光驱动特殊处理，配色更均衡
• 单线数据传输，可无限级联
• 整形转发强化技术，两点间传输距离超过10M
• 数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点
• 可选LED显示刷新率，最高达10Khz
• 级联数据整形后输出，防止数据衰减
• 参数设置和状态回传功能
• 可选同步刷新或异步刷新

• LED全彩发光字灯串
• LED全彩模组
• LED幻彩软硬灯条
• LED护栏管
• LED外观/情景照明
