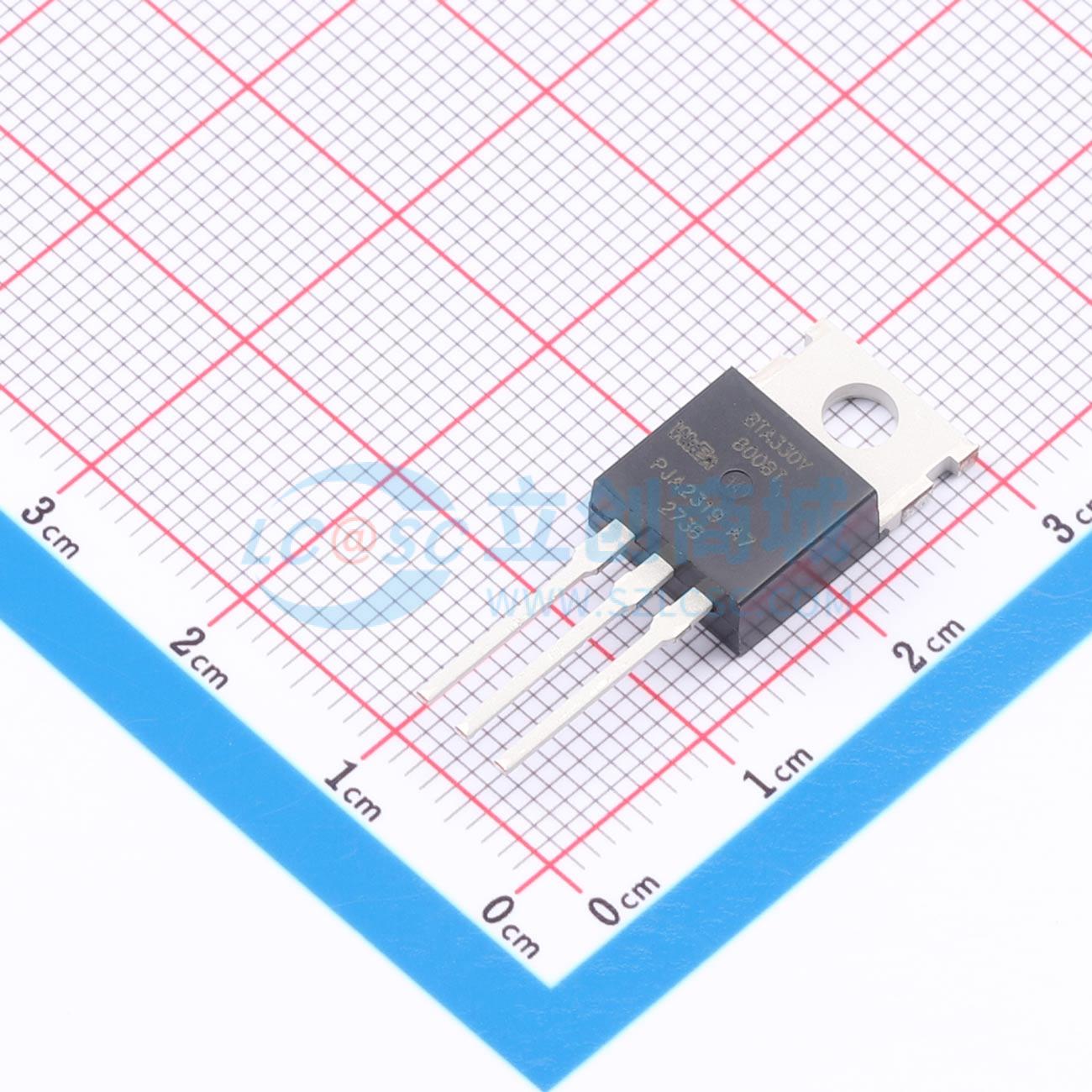

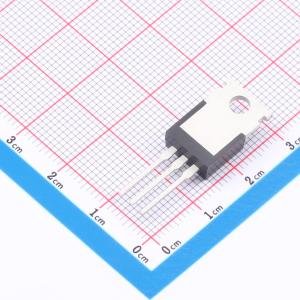

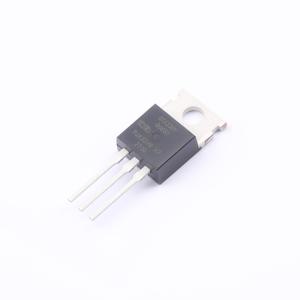

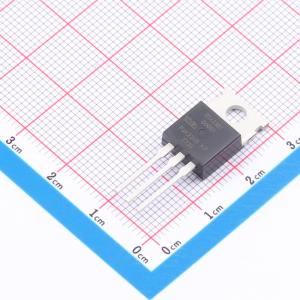

BTA330Y-800BTQ
平面钝化高换向三象限三端双向可控硅，采用内部绝缘塑料封装，适用于高静态和动态dV/dt及高dl/dt电路。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WeEn(瑞能)
- 商品型号
- BTA330Y-800BTQ
- 商品编号
- C602528
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 30A | |
| 浪涌电流 | 270A；297A |
| 属性 | 参数值 | |
|---|---|---|
| 门极平均耗散功率(PG(AV)) | 500mW | |
| 通态峰值电压(Vtm) | 1.2V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 900mV | |
| 保持电流(Ih) | 75mA |
商品概述
采用SOT78D（TO - 220AB）内部绝缘塑料封装的平面钝化高换向三象限三端双向可控硅，适用于可能出现高静态和动态dV/dt以及高dI/dt的电路。该三端双向可控硅可在最高额定结温（Tj(max) = 150°C）下在无缓冲器的情况下换向全RMS电流。它用于需要“高结工作温度能力”的应用中。
商品特性
- 采用3Q技术以提高抗噪能力
- 具有高换向能力和最大的误触发免疫力
- 高结工作温度能力（Tj(max) = 150°C）
- 高电压能力
- 高电流能力
- 对噪声最不敏感的门极
- 内部绝缘封装
- 内部隔离安装底座
- 仅在三个象限触发
- 对dv/dt和IEC 61000 - 4 - 4快速瞬变引起的误导通具有非常高的免疫力
- 封装符合RoHS标准
- 封装满足UL94V0阻燃要求
- 封装满足UL1557隔离测试要求，额定值为2500V RMS
应用领域
- 加热控制
- 高功率电机控制
- 高功率开关
- 高温应用（Tj(max) = 150°C）
