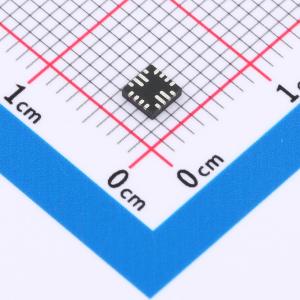

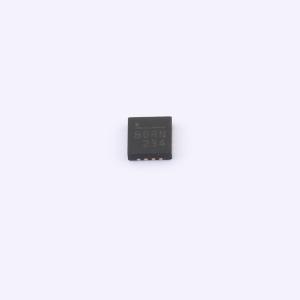

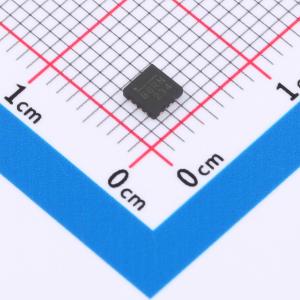

温馨提醒：图片仅供参考，商品以实物为准

MP8859GQ-0000-Z

集成I²C接口的升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC升降压，电源输入7V~30V，3A以上(大电流)方案，MP8859是一款同步、4开关的升降压转换器,支持2.8V至22V的宽输入电压范围,1V至20.47V的可调输出电压范围,最大输出电流为3A。该芯片具有I²C接口,支持USB电源传输（PD）要求,内置低导通电阻的MOSFET,提供多种保护功能,包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）等。
品牌名称: MPS(芯源)
商品型号: MP8859GQ-0000-Z
商品编号: C5439043
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.06克(g)
立创商城设计参考: DCDC升降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8859 是一款同步、四开关、集成式升降压转换器，能够在 2.8V 至 22V 的宽输入电压范围内高效调节输出电压。集成的输出电压缩放和可调输出电流限制功能满足 USB 电力传输 (PD) 要求。 MP8859 在降压模式下采用恒定导通时间 (COT) 控制，在升压模式下采用恒定关断时间控制，可提供快速的负载瞬态响应和平滑的升降压模式转换。MP8859 提供自动 PFM/PWM 或强制 PWM 开关模式、可编程输出恒流 (CC) 电流限制，支持针对不同应用进行灵活设计。全面的保护功能包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP)、可编程软启动和热关断。 MP8859 采用 16 引脚 QFN (3mmx3mm) 封装。

商品特性

2.8V 至 22V 宽工作输入电压范围
通过 I2C 实现 1V 至 20.47V 输出电压范围（默认 5V），分辨率为 10mV
3A 输出电流或 4A 输入电流
四个低 RDS(ON) 内部降压功率 MOSFET
通过 I2C 利用内部检测 MOSFET 实现可调精确 CC 输出电流限制
500kHz 开关频率
输出过压保护 (OVP)
带打嗝功能的打嗝式输出短路保护 (SCP)
过温警告和关断
带 ALT 引脚的 I2C 接口
四个可编程 I2C 地址
一次性可编程 (OTP) 非易失性存储器
I2C 可编程线路压降补偿、PFM/PWM 模式、软启动、OCP 等
EN 关断放电可编程
采用 QFN - 16 (3mmx3mm) 封装
通过 UL 认证，UL2367: E322138；UL60950 - 1/ UL60950 - 1 - 07: E500002 - A1 - CB - 1

应用领域

USB PD 源端口
升降压总线电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.8V~22V
	输出电压	5V
	输出电流	3.5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
