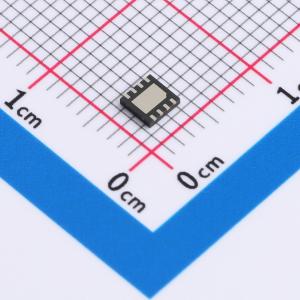

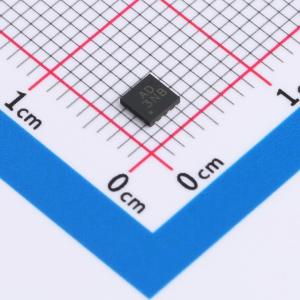

温馨提醒：图片仅供参考，商品以实物为准

AP2172AFGEG-7

具备输出放电功能的1A双通道限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2162A和AP2172A是双通道限流集成高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB标准，使能输入具有双极性可选。这些器件具有快速的短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保输出电压电容完全可控放电
品牌名称: DIODES(美台)
商品型号: AP2172AFGEG-7
商品编号: C5438915
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.245克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	85mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP2162A和AP2172A是双通道限流集成高侧电源开关，专为通用串行总线(USB)和其他热插拔应用优化。该系列器件符合USB标准，并提供两种使能输入极性。

这些器件具有快速短路响应时间，以提高整体系统鲁棒性，并集成了输出放电功能，确保输出电压电容完全受控放电。它们为重容性负载和可能的短路应用提供了完整的保护解决方案，包括反向电流保护、过流保护、过温保护和短路保护，以及可控上升时间和欠压锁定功能。开漏标志输出具有7毫秒的去抖动能力，防止错误的过流报告，且不需要任何外部元件。

这两种器件均有SO-8、MSOP-8EP和U-DFN3030-8（Type E）封装可供选择。

应用领域

液晶电视与显示器
机顶盒，住宅网关
笔记本电脑，台式机，服务器
打印机，底座站，集线器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	1A
