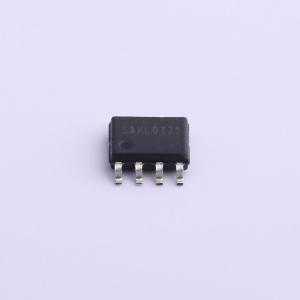

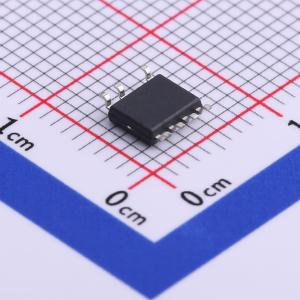

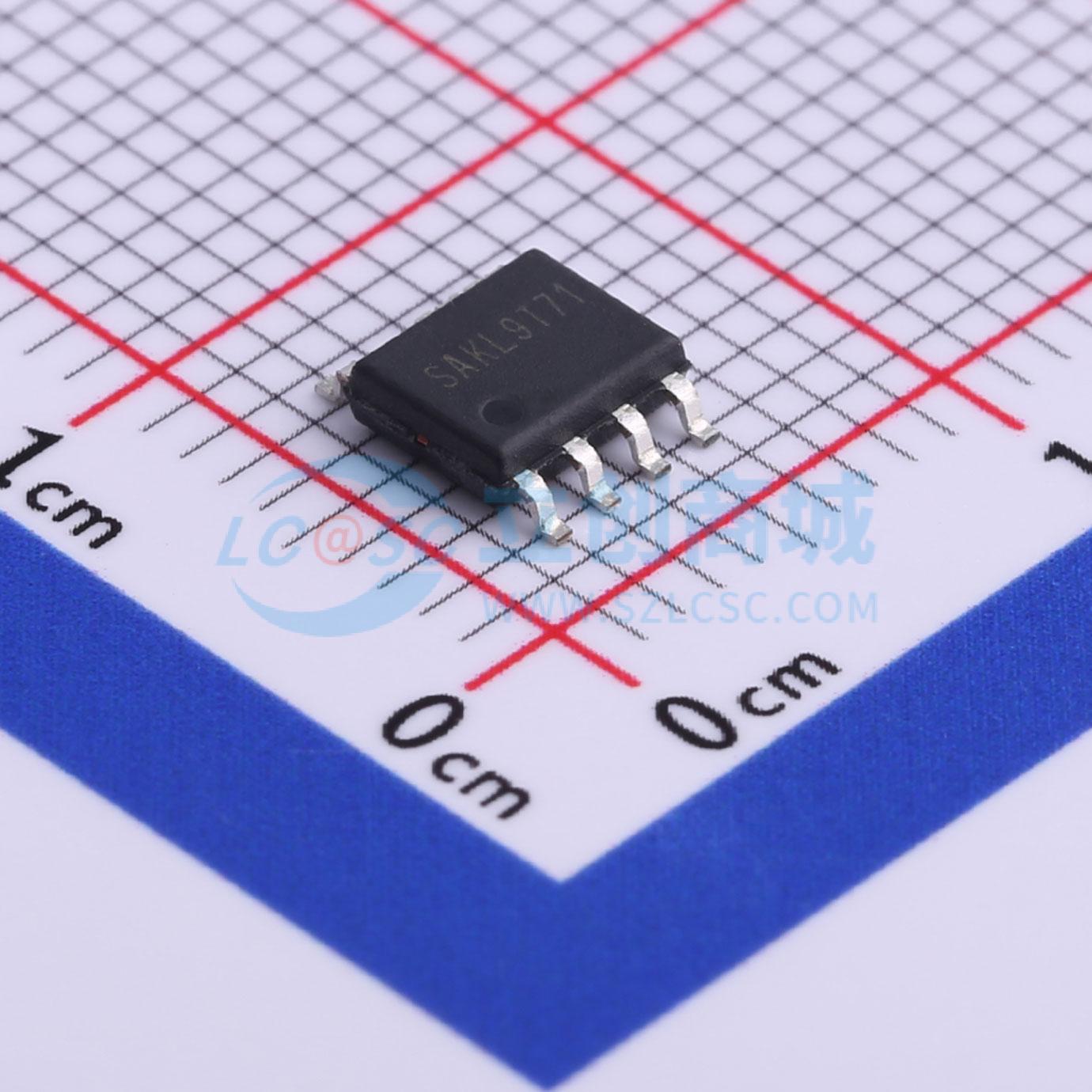

温馨提醒：图片仅供参考，商品以实物为准
SDH7611ASHTR
内置高压启动无VCC电容隔离型LED恒流驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SDH7611ASHTR
- 商品编号
- C601596
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | 90VAC~265VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
SDH7611ASH 是一款高精度、低成本的原边反馈LED 恒流驱动芯片，应用于反激隔离LED 照明。 芯片工作在电感电流断续模式，适用于90Vac~265Vac 输入电压、1~3W 输出功率。 集成650V 高压功率MOS，内置高压启动电路，无需启动电阻和辅助绕组即能实现芯片的自主供电；无需外部VCC电容；极大节省了系统成本。 内部集成多种保护功能，包括过压保护，过热调节等，增强了系统安全性和可靠性。 采用SOP-7-255-1.27 封装。
商品特性
- ±3% LED 输出电流精度
- 内置650V 高压功率MOS
- 内置高压启动模块
- 无需VCC 电容
- 无需环路补偿
- LED 开路保护
- 欠压保护
- 高温降电流（降频）无辅助绕组
应用领域
- GU10 LED 射灯
- LED 球泡灯
- PAR 灯其他LED 照明
