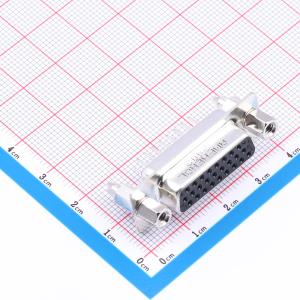

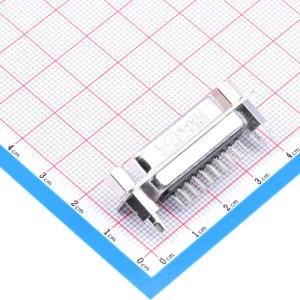

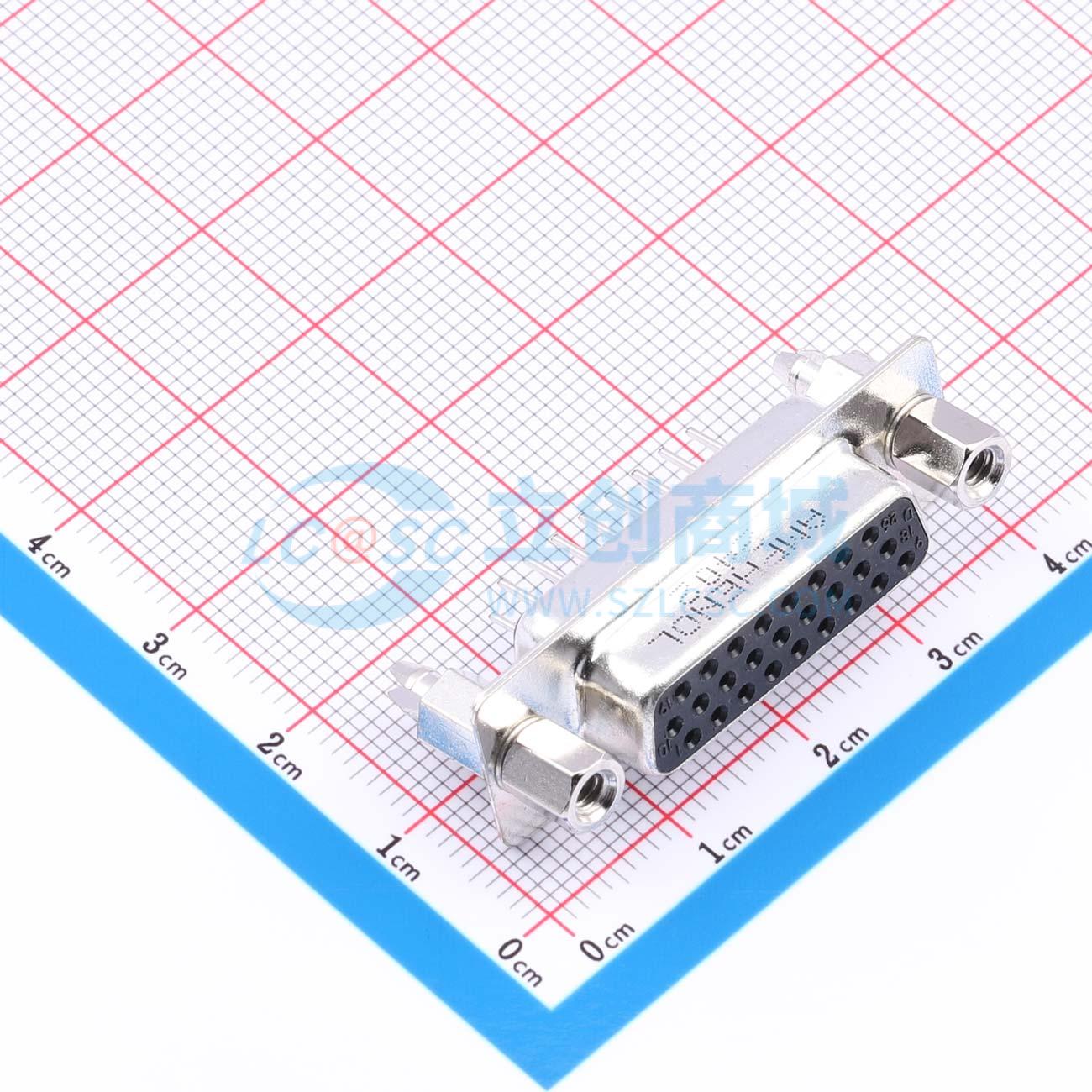

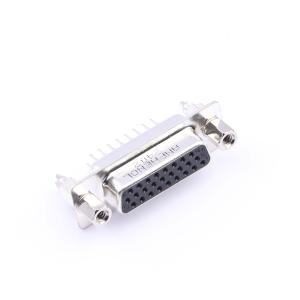

L77HDAH26SOL2RM8
高密度D-Sub 母 P数:26P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Amphenol
- 商品型号
- L77HDAH26SOL2RM8
- 商品编号
- C5431075
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | D-Sub/VGA连接器 | |
| 连接器类型 | 高密度D-Sub | |
| 公母 | 母 | |
| 总PIN位数 | 26P |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 直插 | |
| 排数 | 3 | |
| 额定电流-信号脚 | 3A | |
| 颜色 | 黑色 |
商品特性
- 外壳材料：玻璃填充热塑性PBT，UL94V - 0等级，黑色
- 触点材料：铜合金，配合区域为50微英寸镍上镀金，焊接区域为50微英寸镍上镀100微英寸锡
- 板锁材料：黄铜，镀锡
- 螺丝锁材料：铜合金，镀镍
- 电气特性：额定电压250V，额定电流3A，耐受电压>1000V RMS，绝缘电阻>1000M欧姆，接触电阻最大20毫欧姆
- 标记：包含安费诺系列编号、商业参考、制造日期和产品代码
