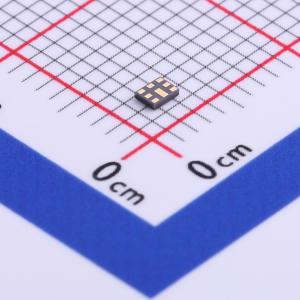

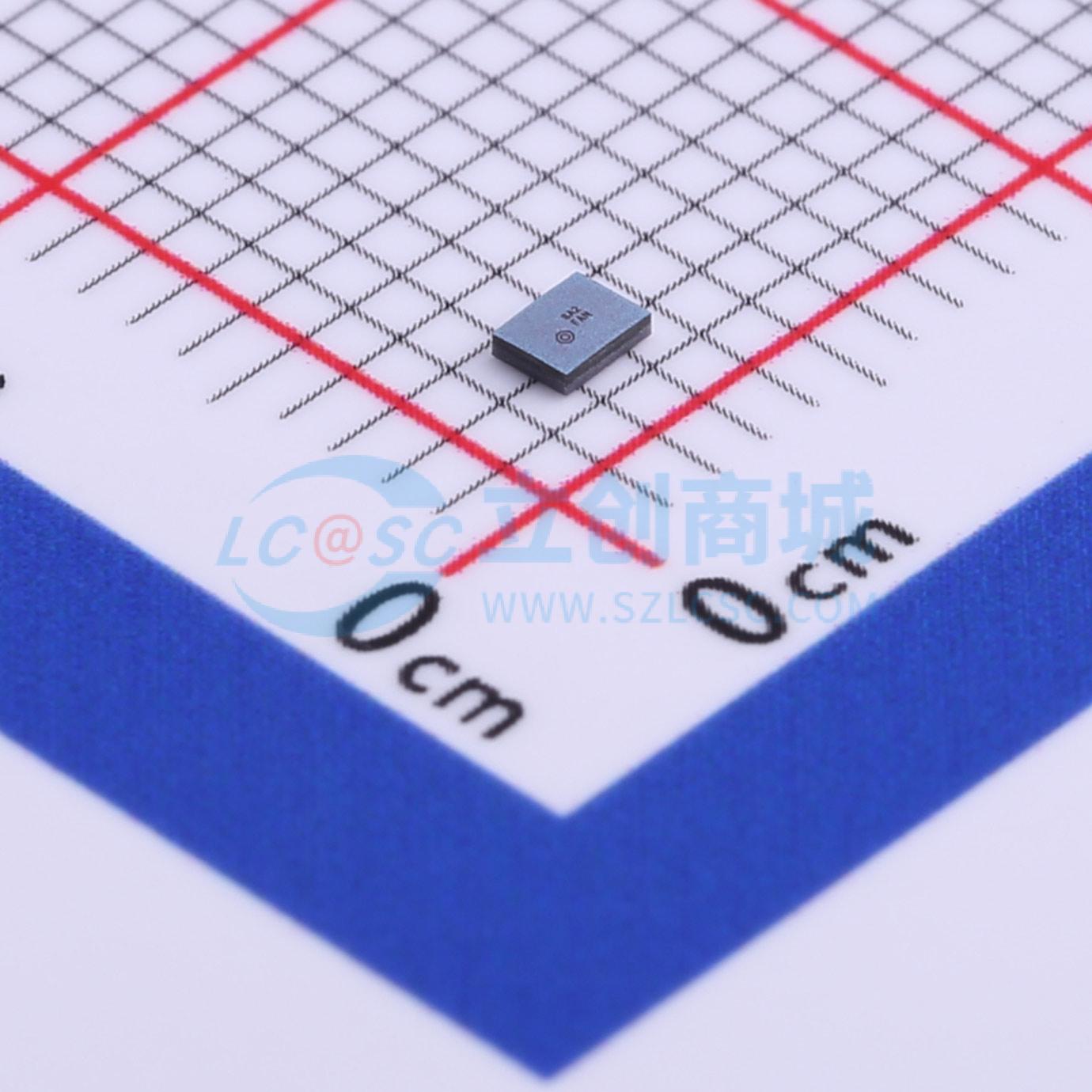

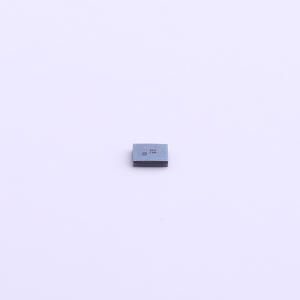

温馨提醒：图片仅供参考，商品以实物为准

B39941B8514P810

声表面波双工器 WCDMA 频段 VIII

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低损耗SAW双工器，适用于移动电话WCDMA Band VIII系统。低插入损耗，低幅度波动，可用通带为35 MHz。天线-接收和发射-天线路径均为50Ω单端。封装尺寸1.8X1.4X0.475 mm³，符合RoHS标准，适合表面贴装技术（SMT）。Ni, Au镀层端子，静电敏感器件（ESD），湿敏等级3。
品牌名称: TDK
商品型号: B39941B8514P810
商品编号: C598620
商品封装: SMD-8P,1.8x1.4mm
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

低损耗SAW双工器，适用于移动电话WCDMA Band VIII系统。低插入损耗，低幅度波动，可用通带为35 MHz。天线-接收和发射-天线路径均为50Ω单端。封装尺寸1.8X1.4X0.475 mm³，符合RoHS标准，适合表面贴装技术（SMT）。Ni, Au镀层端子，静电敏感器件（ESD），湿敏等级3。

商品特性

封装尺寸 1.8x1.4x0.475 mm³
符合 RoHS 标准
适用于表面贴装技术 (SMT) 的封装
镍、金镀层引脚
静电敏感器件 (ESD)，湿敏等级 3

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	声表面波滤波器(SAW)
	中心频率	897.5MHz；942.5MHz
	通带带宽	35MHz
	阻抗	50Ω

	属性	参数值
	插入损耗	2.7dB；2.6dB
	工作温度	-20℃~+85℃
	衰减	51dB；55dB
