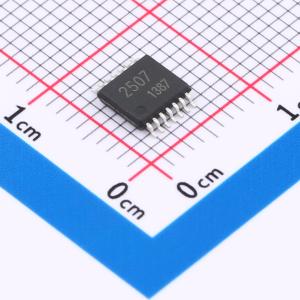

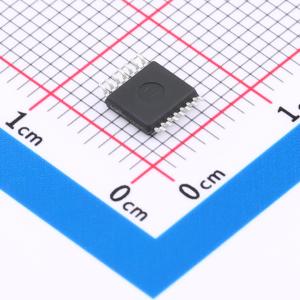

BU2507FV-E2

10位4通道/6通道数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BU2507FV和BU2508FV集成电路分别是具有6通道和4通道输出的10位R - 2R型D/A转换器。每个通道都集成了一个具有高速输出响应特性的满摆幅输出型缓冲放大器，从而大大缩短了D/A输出建立时间。这些集成电路还具有与TTL电平兼容的数字输入引脚，数据传输频率的最大值为10MHz。通过可变输出范围功能，输出电压的上限和下限可以独立于电源电压进行设置。
品牌名称: ROHM(罗姆)
商品型号: BU2507FV-E2
商品编号: C600770
商品封装: LSSOP-14-175mil
包装方式: 编带
商品毛重: 1.46克(g)

商品参数

商品概述

BU2507FV和BU2508FV集成电路分别是具有6通道和4通道输出的10位R - 2R型D/A转换器。每个通道都集成了一个具有高速输出响应特性的满摆幅输出型缓冲放大器，从而大大缩短了D/A输出建立时间。这些集成电路还具有与TTL电平兼容的数字输入引脚，数据传输频率的最大值为10MHz。通过可变输出范围功能，输出电压的上限和下限可以独立于电源电压进行设置。

商品特性

内置多通道R - 2R型10位D/A转换器（BU2508FV：4通道，BU2507FV：6通道）
所有通道均内置满摆幅输出缓冲放大器复位端子，可将所有通道的输出电压固定到较低参考电平
数字输入与TTL电平兼容
3线串行接口和复位信号，用于发送14位格式字（4位地址和10位数据）

应用领域

各类消费和工业设备的控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	6
	接口类型	串行
	工作电压	4.5V~5.5V
	稳定时间	7us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	3.5LSB；1LSB
	工作温度	-30℃~+85℃
	数据速率	10MHz
	静态电流	850uA
