温馨提醒：图片仅供参考，商品以实物为准

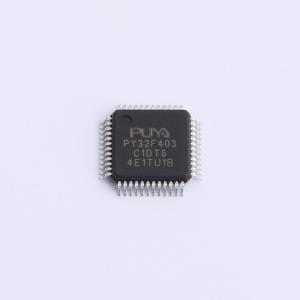

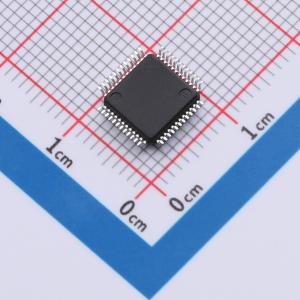

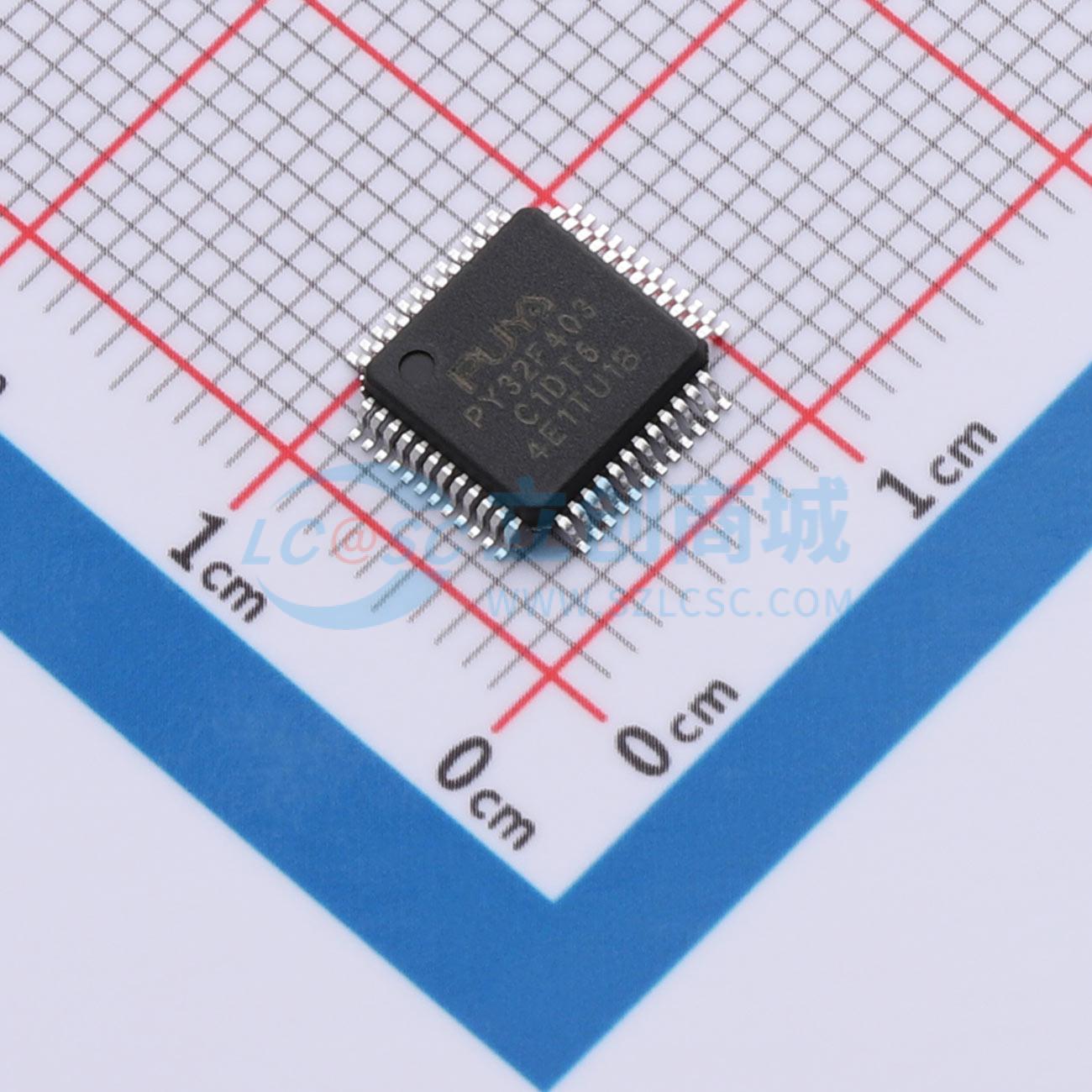

PY32F403C1DT6
32位ARM Cortex-M4F微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32F403C1DT6
- 商品编号
- C5393495
- 商品封装
- LQFP-48
- 包装方式
- 托盘
- 商品毛重
- 1.3252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 144MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 384KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 37 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 32位ARM Cortex-M4F处理器内核，支持FPU和DSP指令
- 典型工作频率可达144 MHz
- 高达384 KB字节的闪存程序存储器
- 高达64 KB字节的SRAM
- 1.8 V ∼ 3.6 V供电
- 上电/断电复位、可编程电压监测器
- 外部4 ∼ 32 MHz高速晶体振荡器
- 内嵌经出厂调校的8 MHz高速振荡器
- PLL支持CPU最高运行在144 MHz
- 外部32.768 kHz低速振荡器
- 睡眠、停机和待机模式
- VBAT为RTC和后备寄存器供电
- 3个12位模数转换器，1 μs转换时间（多达18个输入通道）
- 转换范围0 ~ VCCA
- 支持采样时间和分辨率配置
- 支持单次、连续、扫描和非连续多种转换模式
- 片上温度传感器
- 片上电压传感器
- 支持Timer、EXTI触发
- 12通道DMA控制器
- 支持的外设：Timer、ADC、UART、I2C、I2S、SPI、SDIO
- 多达80个快速I/O端口
- 所有I/O口可以映像到16个外部中断
- 部分端口支持5 V输入
- 串行调试或JTAG接口
- 多达17个定时器
- 2个16位高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能
- 10个16位通用定时器，有高达4个独立通道用于输入捕获/输出比较，通用定时器还支持使用正交解码器的两个输入的编码器接口
- 2个16位基本定时器
- 2个看门狗定时器（独立的和窗口型的）
- 系统时间定时器：24位自减型计数器
- 多达13个通信接口
- 5个UART接口
- 2个I2C接口
- 3个SPI接口
- 1个ESMC接口
- 1个CANFD接口
- 1个USB接口
- 1个SDIO接口
- 96位的芯片ID
- 采用LQFP100、LQFP64、LQFP48、QFN48、QFN32封装
