产品特点 FEATURES
1
品牌为HRS（广濑），型号MQ172X-4PA(30)，是一款高性能工业连接器，适用于高可靠性要求的电子设备。
2
工作电压最高可达DC30V，最大电流为2A，满足大多数工业控制与自动化系统的电气需求。
3
接触电阻低至10mΩ（DC或1000Hz下），确保信号传输稳定、损耗小，提升系统效率。
4
绝缘电阻高达1000MΩ，有效防止漏电和短路，保障电路安全运行。
5
耐压性能优异，可承受250V AC持续1分钟无闪络或击穿，适用于复杂电磁环境。
6
插拔力设计合理：插入力最大21.6N，拔出力在6.1~21.6N之间，操作顺畅且具备良好的机械耐久性。
7
支持5000次插拔循环测试，长期使用仍保持接触稳定，适合频繁插拔的应用场景。
8
具备优良的振动与冲击耐受能力：在10~55Hz频率、单振幅0.75mm条件下连续2小时无电气断续；在480m/s²加速度下冲击3次无损坏。
9
环境适应性强：可在-30℃至+75℃温度范围内正常工作，存储温度范围为-40℃至+85℃，适用于极端工况。
10
通过快速温变测试（-55℃→+5℃→+35℃→+85℃→+5℃→+35℃，共5个周期），无接触电阻变化、绝缘失效或结构损伤。
11
高温老化测试（85℃，240小时）及低温测试（-55℃，240小时）均表现良好，材料稳定性高。
12
通过盐雾腐蚀测试（5%盐水喷雾48小时），接触电阻≤50mΩ，无明显腐蚀或结构松动，防腐蚀性能突出。
13
耐焊热性能优秀：符合推荐回流焊温度曲线（峰值240℃，230℃以上维持30秒），可承受SMT工艺中的高温冲击。
14
适用线缆范围AWG24至AWG32，兼容多种导线规格，安装灵活。
15
符合国际标准设计，结构紧凑，便于集成到小型化电子系统中。
使用场景 APPLICATIONS
1
广泛应用于汽车电子系统，如车载传感器、控制器、显示屏等模块间的信号传输。
2
适用于工业自动化设备中的PLC、伺服驱动器、电机控制器等关键部件连接。
3
在通信设备、医疗仪器、轨道交通控制系统中作为高可靠连接解决方案。
4
适合需要频繁插拔或长期运行的工业现场环境，如工厂机器人、数控机床等。
5
可用于恶劣环境下的电子设备，如高温、高湿、振动或盐雾腐蚀区域。
6
适用于对EMI/RFI敏感的场合，因其良好的屏蔽性和电气稳定性，有助于减少干扰。
7
适合需要小型化、轻量化设计的嵌入式系统，尤其在空间受限的设备中表现出色。
注意事项 PRECAUTIONS
1
请严格按照推荐的回流焊温度曲线（图2）进行焊接，避免因温度过高导致材料变形或接触不良。
2
焊接前应确认PCB焊盘与连接器引脚匹配，防止虚焊或短路。
3
插拔操作时需施加均匀力度，避免用力过猛造成机械损伤。
4
不建议在超过额定电流（2A）或电压（DC30V）的情况下使用，以免引发过热或绝缘破坏。
5
存储时应避免暴露于高温高湿环境中，建议保存在干燥通风处，防止氧化或污染。
6
若长时间未使用，请注意检查连接器表面是否有腐蚀或异物附着，必要时清洁后再使用。
7
本产品不适用于高压或大功率传输场景，仅限于信号或低功率电源应用。
8
使用过程中若发现接触电阻异常升高或出现间歇性断开现象，应及时更换连接器以保证系统安全。
9
安装时请确保线缆规格在AWG24~AWG32范围内，否则可能导致连接不可靠或机械应力集中。

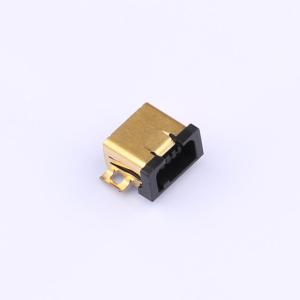

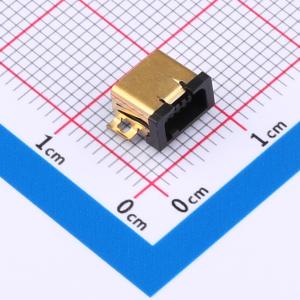

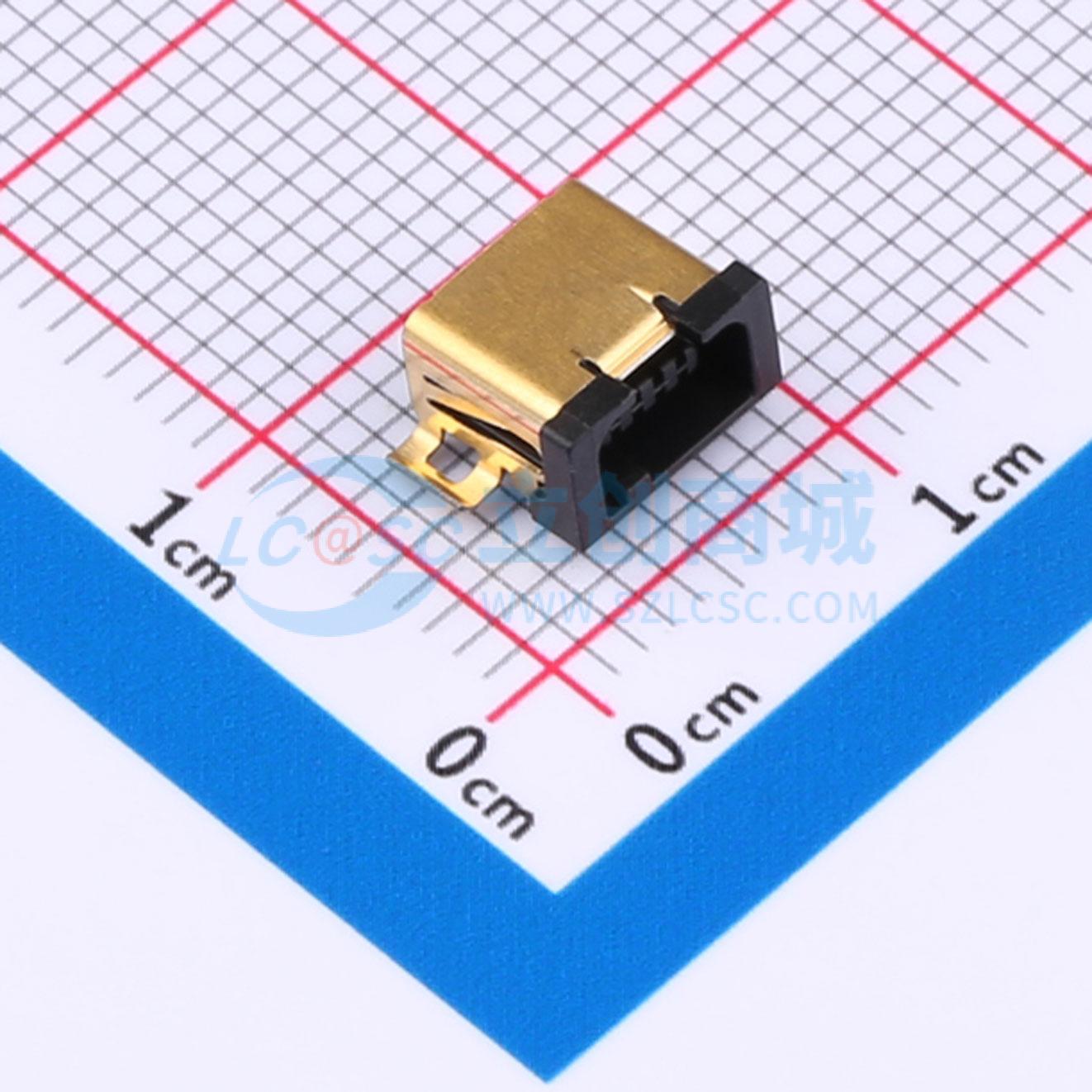

MQ172X-4PA(30)
价格：￥7.97
购买数量
个
(900个/袋，最小起订量1个，递增量：1)
