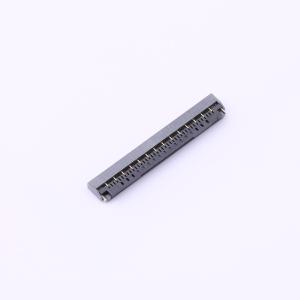

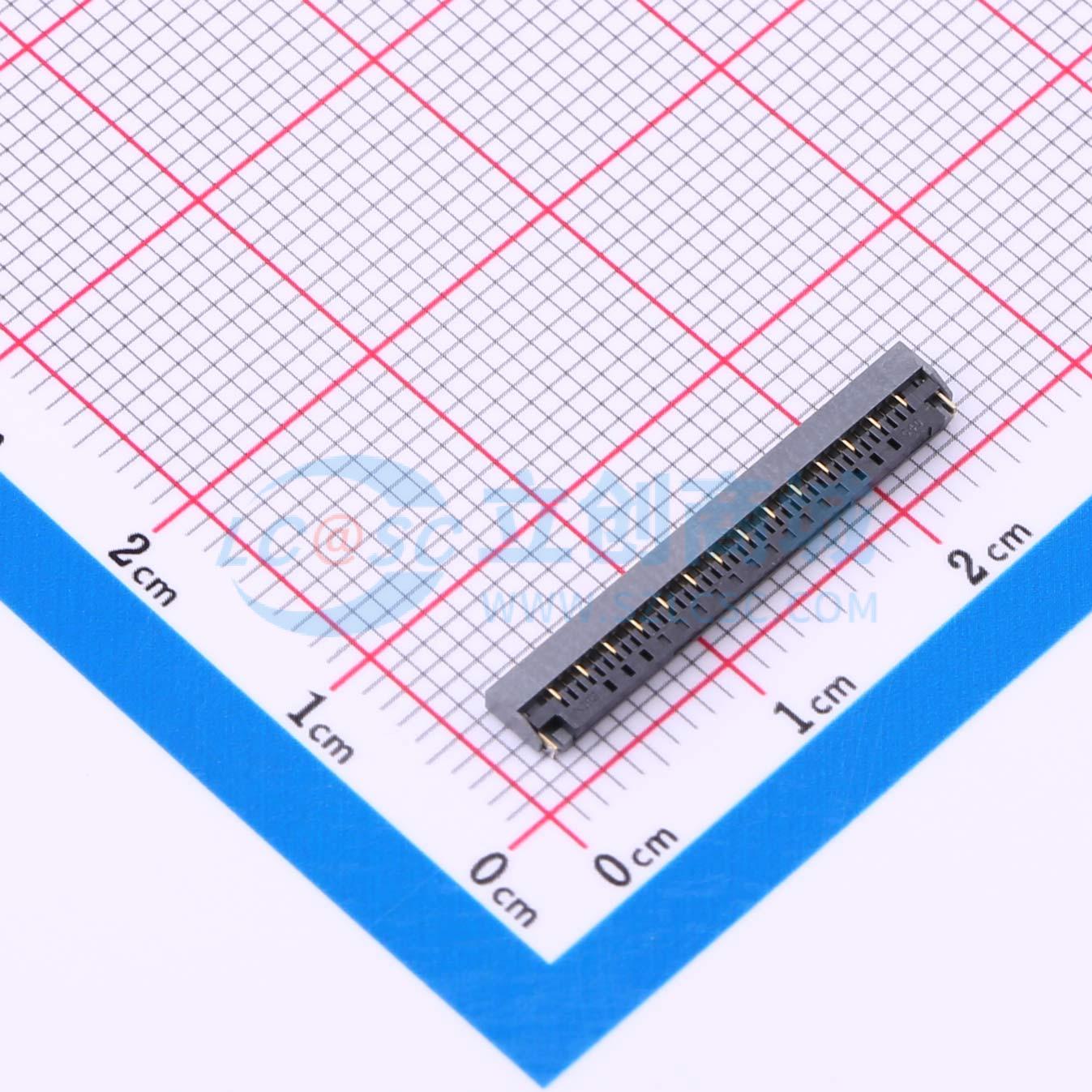

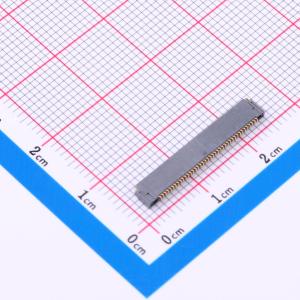

FH55-40S-0.5SH

FH55-40S-0.5SH

描述

特性：高速传输FPC连接器,采用GSSG(地 信号 信号 地)布局,能够实现16 + Gbps的高速差分信号传输(GSSG布局利用差分信号,但触点也可用于差分信号以外的应用)。阻抗匹配触点设计,通过阻抗控制设计增强高速传输能力。全封闭模塑结构(包塑结构),连接器底面覆盖树脂,允许在其下方进行PCB布线,增强了PCB设计的灵活性。翻盖锁定系统提供可靠性和FPC安全性,采用翻盖锁定(一键旋转锁定)ZIF结构,实现可靠、易于固定的FPC连接,并伴有触感咔哒声以防止锁定不完全。易于插入FPC,配备导向片,便于在插入FPC时临时固定和精确定位,确保连接一致。兼容0.3mm厚的FPC,设计用于0.5mm间距的标准0.3mm厚FPC,并用板加固以防止插入和配对过程中FPC变形

品牌名称

HRS(广濑)

商品型号

FH55-40S-0.5SH

商品编号

C598044

商品封装

SMD,P=0.5mm​

包装方式

编带

商品毛重

0.344克(g)
