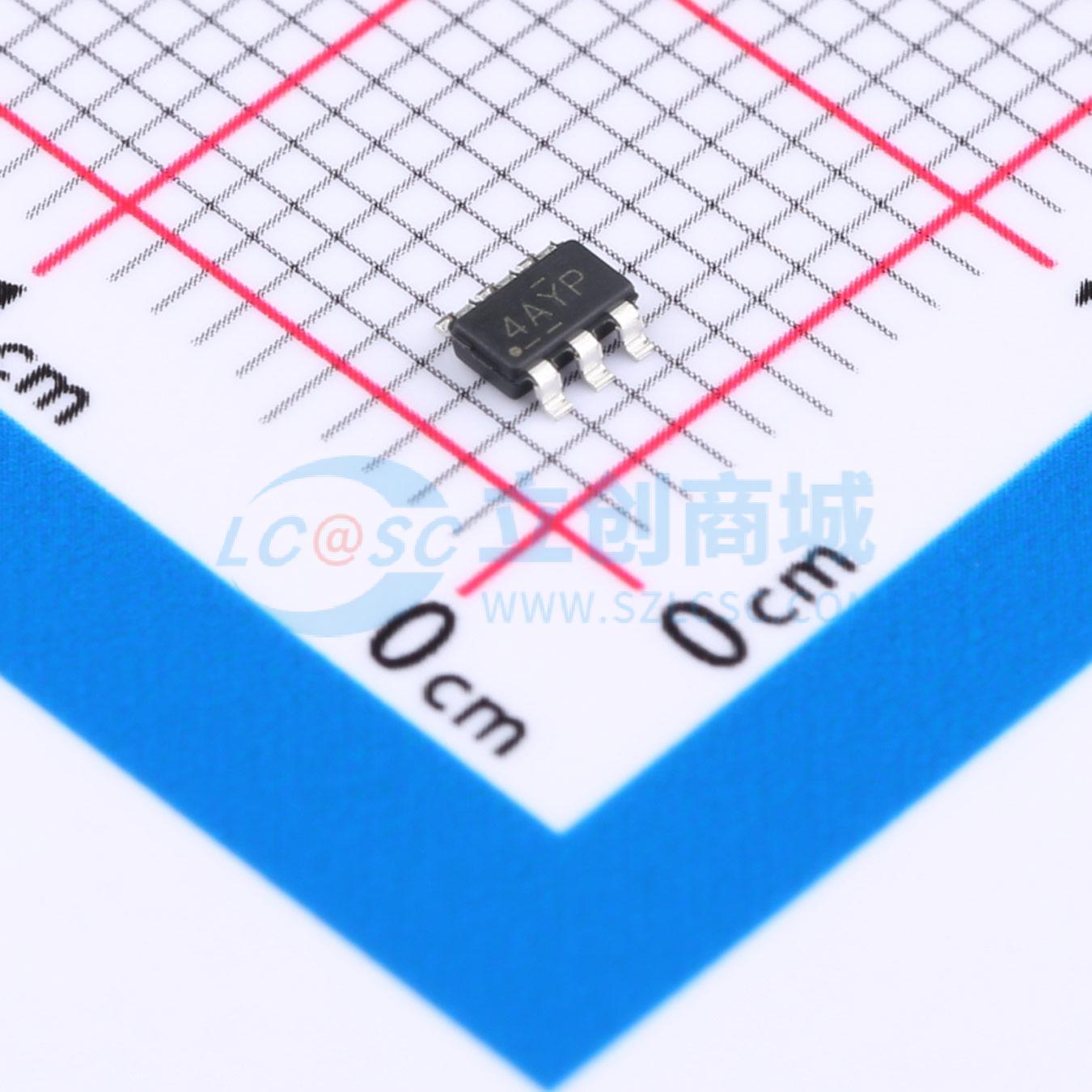

温馨提醒：图片仅供参考，商品以实物为准

LMR51420YDDCR

简易开关电源转换器，4.5V至36V输入、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR51420 具有 40μA IQ 的 4.5V 至 36V、2A 同步降压 SIMPLE SWITCHER® 电源转换器
品牌名称: TI(德州仪器)
商品型号: LMR51420YDDCR
商品编号: C5383002
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

LMR51420是一款宽输入电压（V_IN）、易于使用的SIMPLE SWITCHER电源转换器同步降压转换器，能够驱动高达2A的负载电流。该器件的输入电压范围为4.5V至36V，适用于各种工业应用，可对未稳压电源进行功率调节。 LMR51420以500kHz和1.1MHz的开关频率工作，支持使用相对较小的电感器，以实现优化的解决方案尺寸。该器件有PFM版本，可在轻载时实现高效率；还有FPWM版本，可实现恒定频率，并在全负载范围内实现较小的输出电压纹波。软启动和补偿电路内置于芯片中，这使得该器件使用时所需的外部元件最少。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。LMR51420采用6引脚SOT - 23封装。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
为坚固耐用的工业应用而配置
输入电压范围为4.5V至36V
连续输出电流为2A
最小开关导通时间为70ns
提供500kHz和1.1MHz固定开关频率选项
结温范围为 - 40℃至150℃
最大占空比为98%
可在预偏置输出情况下启动
内置打嗝模式短路保护
电压基准精度为±1.5%
精确使能功能
解决方案尺寸小且易于使用
集成同步整流功能
内置补偿功能，使用方便
采用SOT - 23封装
引脚与TPS54202和TPS54302兼容
提供PFM和强制PWM（FPWM）选项
可使用WEBENCH电源设计器基于LMR51420进行定制设计

应用领域

家电
楼宇自动化
电机驱动
通用宽输入电压（V_IN）电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	600mV~34.2V
	输出电流	2A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	65uA
	开关管(内置/外置)	内置
	输出类型	可调
