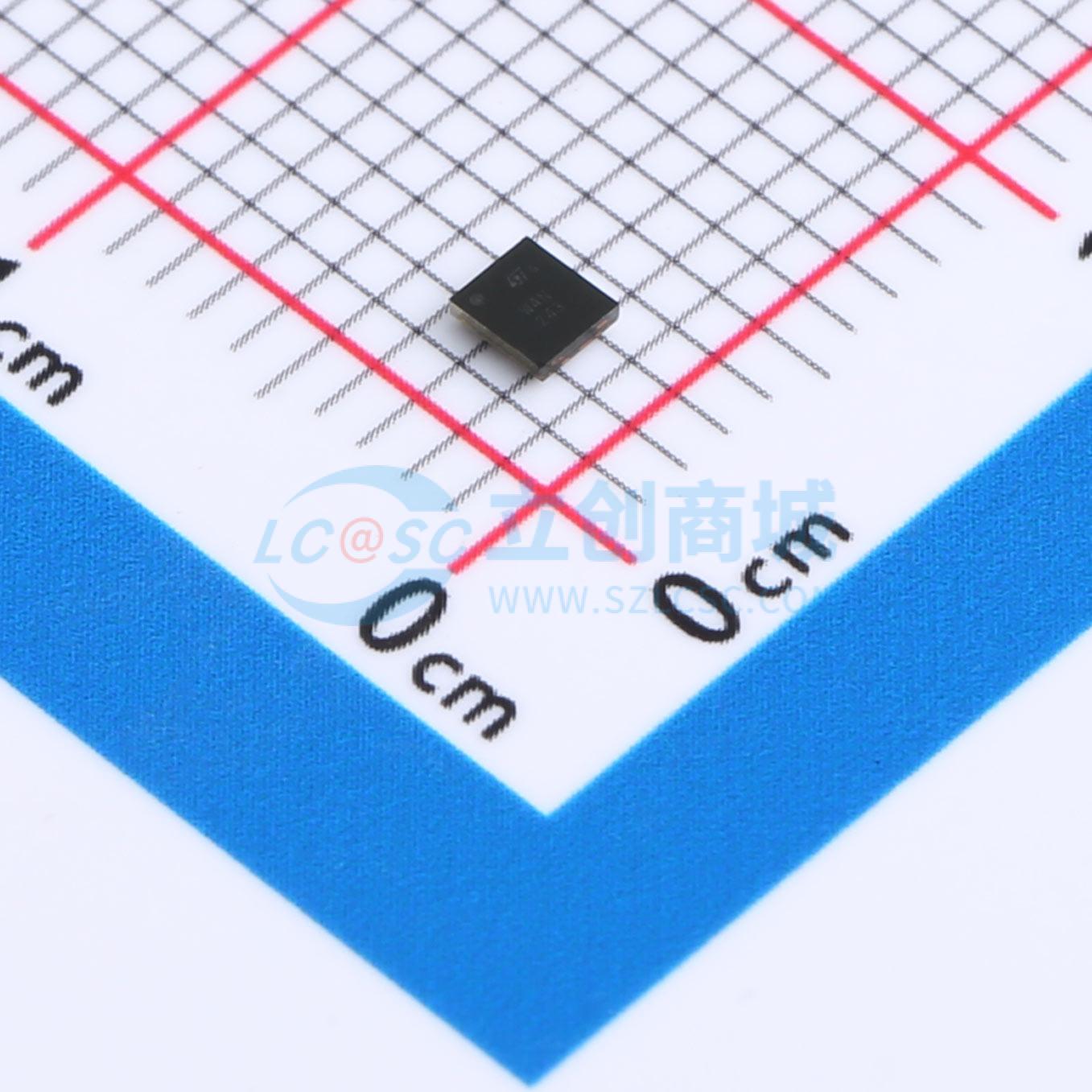

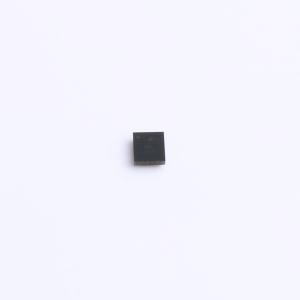

BALFHB-WL-04D3
在低功耗模式下，采用50 Ω标称输入/共轭匹配巴伦连接至BGA-4L STM32WL，工作频率为862-928 MHz，集成谐波滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品集成了匹配网络、巴伦和谐波滤波器。匹配阻抗针对 STM32WL 亚 GHz 无线微控制器进行了定制。它采用意法半导体的 IPD 技术，在非导电玻璃基板上优化了 RF 性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALFHB-WL-04D3
- 商品编号
- C5382960
- 商品封装
- CSPG-8
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 862MHz~928MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1dB | |
| 相位差 | 3.6° | |
| 幅度差(最大值) | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 15dB | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 2.13mm | |
| 宽度 | 1.83mm | |
| 高度 | 0.63mm |
商品特性
- BGA STM32wL亚GHz无线微控制器阻抗匹配平衡器和Tx谐波滤波器
- 优化用于低功耗模式下的BGA STM32wL亚GHz无线微控制器，适用于4层PCB
- 50 Ω标称输入/与BGA STM32wL共轭匹配的平衡器
- 天线侧Tx和Rx 50 Ω标称阻抗
- 深度Tx抑制谐波滤波器
- 低插入损耗
- 小尺寸
- 回流焊后低剖面≤630 μm
- 高RF性能
- RF物料清单和面积减少
- 符合ECOPACK2标准的组件
应用领域
- STM32WL 子吉赫兹无线微控制器
- 符合LPWAN标准的无线电解决方案，支持以下调制方式：LoRa、(G)FSK、(G)MSK 和 BPSK。
