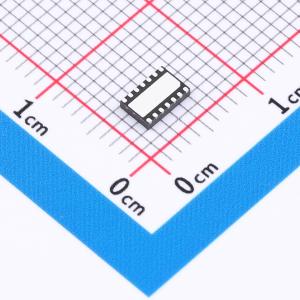

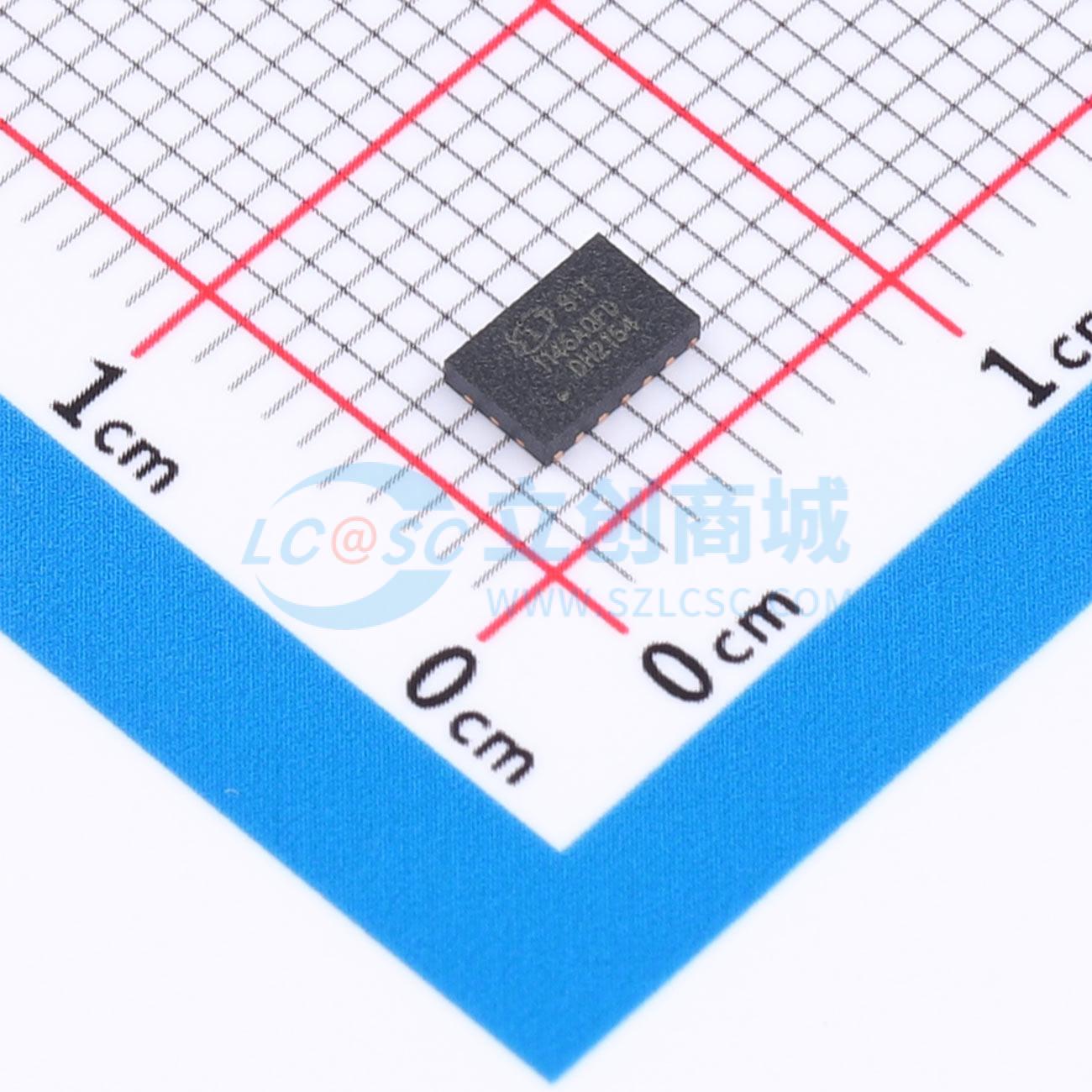

SIT1145AQTK/FD

带选择性唤醒及故障保护的低功耗CANFD总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SIT1145AQ是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率，兼容ISO11898-2:2016标准。
品牌名称: SIT(芯力特)
商品型号: SIT1145AQTK/FD
商品编号: C5382540
商品封装: DFN-14(3x4.5)
包装方式: 编带
商品毛重: 0.169克(g)

商品概述

SIT1145AQ是一款应用于CAN协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，支持5Mbps灵活数据速率（Flexible Data-Rate），具有在总线与CAN协议控制器之间进行差分信号传输的能力。支持ISO 11898-2:2016标准的CAN部分网络和总线自动偏置功能。通过SPI串行接口进行控制与配置，内部集成了多种失效安全和诊断寄存器，以增强系统可靠性和外部电源管理等。

商品特性

兼容“ISO 11898-2:2016”标准
适用于12V和24V系统
高抗电磁干扰能力
具有极低功耗的睡眠模式和待机模式
支持标准CAN唤醒帧的远程唤醒，兼容ISO11898-2:2016标准的选择性唤醒帧远程唤醒
选择性唤醒期间支持50kbit/s, 100 kbit/s, 250 kbit/s, 500 kbit/s, 1Mbit/s传输速率
通过WAKE引脚可进行本地唤醒
唤醒源诊断识别功能
高速CAN，支持5Mbps CAN FD灵活数据速率
总线自动偏置功能
总线端口±58V耐压
±12V接收器共模输入电压
VIO供电端口可支持3.3V/5V MCU
TXD输入信号显性超时功能
BAT、VCC和VIO电源引脚具有欠压保护功能
带外部电源禁能引脚INH
内置过温保护功能
未上电节点不干扰总线
SOP14L封装
提供绿色环保无铅封装

应用领域

卡车
公交
小汽车
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+150℃
