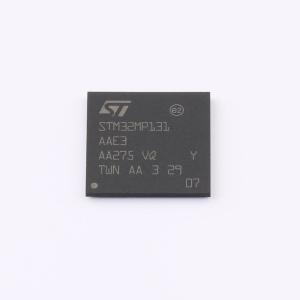

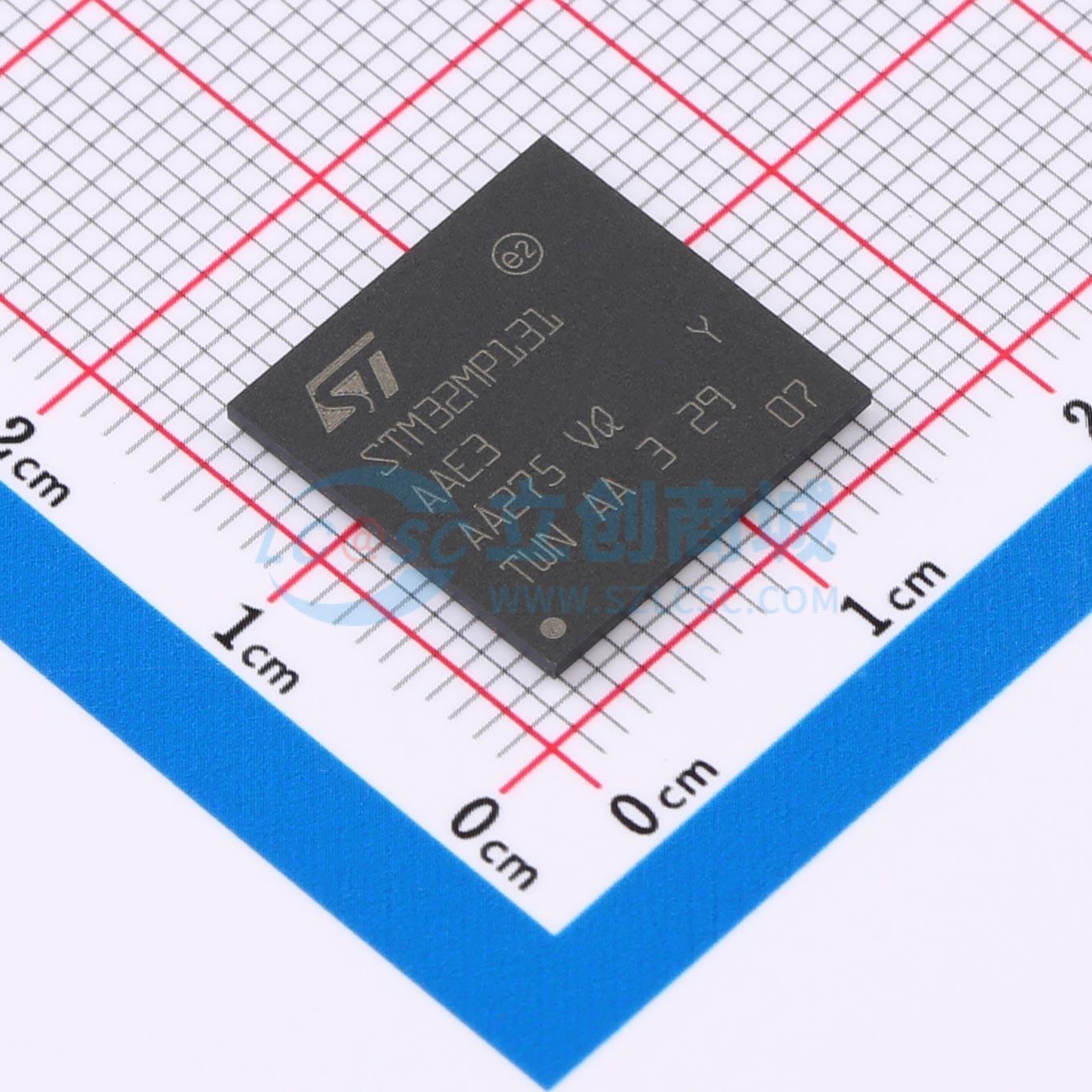

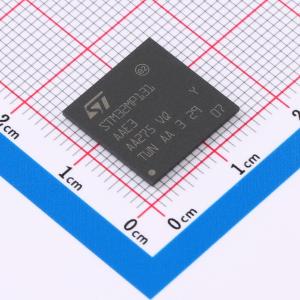

STM32MP131AAE3
高达1 GHz的Arm Cortex-A7处理器，1路以太网接口，1路ADC，24个定时器，音频接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 32位Arm Cortex-A7内核，L1为32K字节指令缓存/32K字节数据缓存，128K字节统一二级缓存，具备Arm NEON和Arm TrustZone。 外部DDR内存最大1GB，支持LPDDR2/LPDDR3-1066 16位、DDR3/DDR3L-1066 16位；168K字节内部SRAM（128K字节AXI SYSRAM + 32K字节AHB SRAM和8K字节备份域SRAM）；双Quad-SPI内存接口；灵活的外部内存控制器，最大16位数据总线，可连接外部IC和SLC NAND内存，具备8位ECC。 TrustZone外设，12个防篡改引脚（包括5个有源防篡改引脚），具备温度、电压、频率和32kHz监测功能。 I/O电源为1.71V至3.6V（5V耐压I/O），具备POR、PDR、PVD和BOR，片上LDO（USB 1.8V、1.1V），备份稳压器（约0.9V），内部温度传感器，支持低功耗模式（睡眠、停止、LPLV-停止、LPLV-停止2和待机）。 待机模式下DDR保留，具备PMIC配套芯片控制功能。 内部振荡器：64MHz HSI振荡器、4MHz CSI振荡器、32kHz LSI振荡器；外部振荡器：8-48MHz HSE振荡器、32.768kHz LSE振荡器；4个带分数模式的PLL。 最多135个具备中断能力的安全I/O端口，最多6个唤醒功能
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32MP131AAE3
- 商品编号
- C5382100
- 商品封装

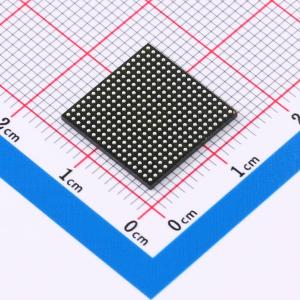

- LFBGA-289(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A系列 | |
| CPU最大主频 | 650MHz | |
| CPU位数 | 32 Bit |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 135 | |
| 工作电压 | 1.8V；3.3V；2.5V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR) |
商品特性
- 32位Arm Cortex-A7内核，主频最高1 GHz
- L1 32KB指令/32KB数据缓存，128KB统一二级缓存
- 支持Arm NEON和Arm TrustZone技术
- 外部DDR存储器，容量最高1GB
- 最高支持LPDDR2/LPDDR3-1066 16位或DDR3/DDR3L-1066 16位
- 168KB内部SRAM：128KB AXI SYSRAM + 32KB AHB SRAM，以及备份域中的8KB SRAM
- 双四线SPI存储器接口
- 灵活的外部存储器控制器，支持最高16位数据总线
- 支持连接外部集成电路和SLC NAND闪存，最高8位ECC
- TrustZone外设，12个防篡改引脚（包括5个主动防篡改引脚）
- 温度、电压、频率和32kHz时钟监控
- I/O供电电压范围1.71V~3.6V（5V容限I/O）
- 上电复位、掉电复位、可编程电压监测器和欠压复位
- 片上LDO（USB 1.8V，1.1V）
- 备份稳压器（约0.9V）
- 内部温度传感器
- 低功耗模式：睡眠、停止、低功耗低电压停止、低功耗低电压停止2和待机
- 待机模式下保持DDR数据，支持PMIC配套芯片控制
- 内部振荡器：64MHz HSI，4MHz CSI，32kHz LSI
- 外部振荡器：8~48MHz HSE，32.768kHz LSE
- 4个带分数模式的PLL
- 最高135个具有中断能力的I/O端口
- 最高6个唤醒引脚
- 2个总线矩阵
- 64位Arm AMBA AXI互连，最高266MHz
- 32位Arm AMBA AHB互连，最高209MHz
- 4个DMA控制器，共56个物理通道
- 1个高速通用主直接存储器访问控制器
- 3个双端口DMA，带FIFO和请求路由功能
- 最高26个通信外设
- 5个I²C接口（FM+ 1 Mbit/s，支持SMBus/PMBus）
- 4个UART和4个USART接口（12.5 Mbit/s，支持ISO7816、LIN、IrDA、SPI）
- 5个SPI接口（50 Mbit/s，其中4个支持全双工I²S音频，精度通过内部音频PLL或外部时钟实现）
- 2个QUADSPI接口
- 2个SAI接口（立体声音频：I²S、PDM、SPDIF发送），SPDIF接收带4个输入
- 2个SDMMC接口，最高8位（支持SD/e-MMC/SDIO）
- 2个USB 2.0高速主机或1个USB 2.0高速主机加1个USB 2.0高速OTG同时工作
- 1个以太网MAC/GMAC，支持IEEE 1588v2硬件，MII/RMII/RGMII接口
- 6个模拟外设
- 1个ADC，最高12位分辨率，采样率最高5 Msps
- 1个温度传感器
- 1个用于Σ-Δ调制器的数字滤波器，带4个通道和2个滤波器
- 内部或外部ADC基准电压VREF+
- 最高24个定时器和2个看门狗
- 2个32位定时器，支持最高4路输入捕获/输出比较/PWM或脉冲计数及正交编码器输入
- 2个16位高级定时器
- 10个16位通用定时器（包括2个无PWM的基本定时器）
- 5个16位低功耗定时器
- 安全RTC，亚秒级精度和硬件日历
- 4个Cortex-A7系统定时器（安全、非安全、虚拟、虚拟机监控程序）
- 2个独立看门狗
- 硬件加速
- 支持边信道分析防护的ECDSA验证
- HASH（支持SHA-1、SHA-224、SHA-256、SHA-384、SHA-512、SHA-3），HMAC
- 1个真随机数发生器（6个三重振荡器）
- 1个CRC计算单元
- 调试模式
- Arm CoreSight跟踪和调试：可用作GPIO的SWD和JTAG接口
- 4KB嵌入式跟踪缓冲区
- 3072位熔丝，包括96位ID，最高1280位可供用户使用
- 所有封装符合ECOPACK2标准
