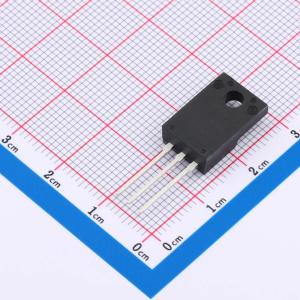

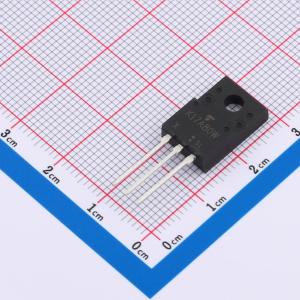

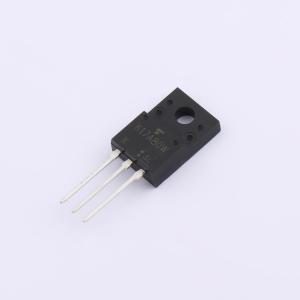

温馨提醒：图片仅供参考，商品以实物为准
TK17A80W,S4X
1个N沟道 耐压:800V 电流:17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：使用超级结结构DTMOS，RDS(ON) = 0.25Ω（典型值）。 易于控制栅极开关。 增强模式：VDA = 3.0至4.0V，VDS = 10V，ID = 0.85mA。应用：开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK17A80W,S4X
- 商品编号
- C5381071
- 商品封装
- TO-220SIS
- 包装方式
- 管装
- 商品毛重
- 2.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 290mΩ@10V,8.5A | |
| 耗散功率(Pd) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | 2.05nF@300V | |
| 反向传输电容(Crss) | 2pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 42pF |
商品概述
这款MOSFET专为满足汽车应用的严格要求而设计。它符合AEC - Q101标准，具备生产件批准程序（PPAP）支持，非常适合用于以下场景： 发动机管理系统 车身控制电子系统 DC - DC转换器
商品特性
- 额定温度可达+175°C，适用于高环境温度环境
- 100%非钳位电感开关，确保终端应用更可靠、更耐用
- 低导通电阻
- 低输入电容
- 无铅涂层，符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 符合AEC - Q101高可靠性标准
- 具备PPAP能力
应用领域
- 发动机管理系统
- 车身控制电子系统
- DC - DC转换器
