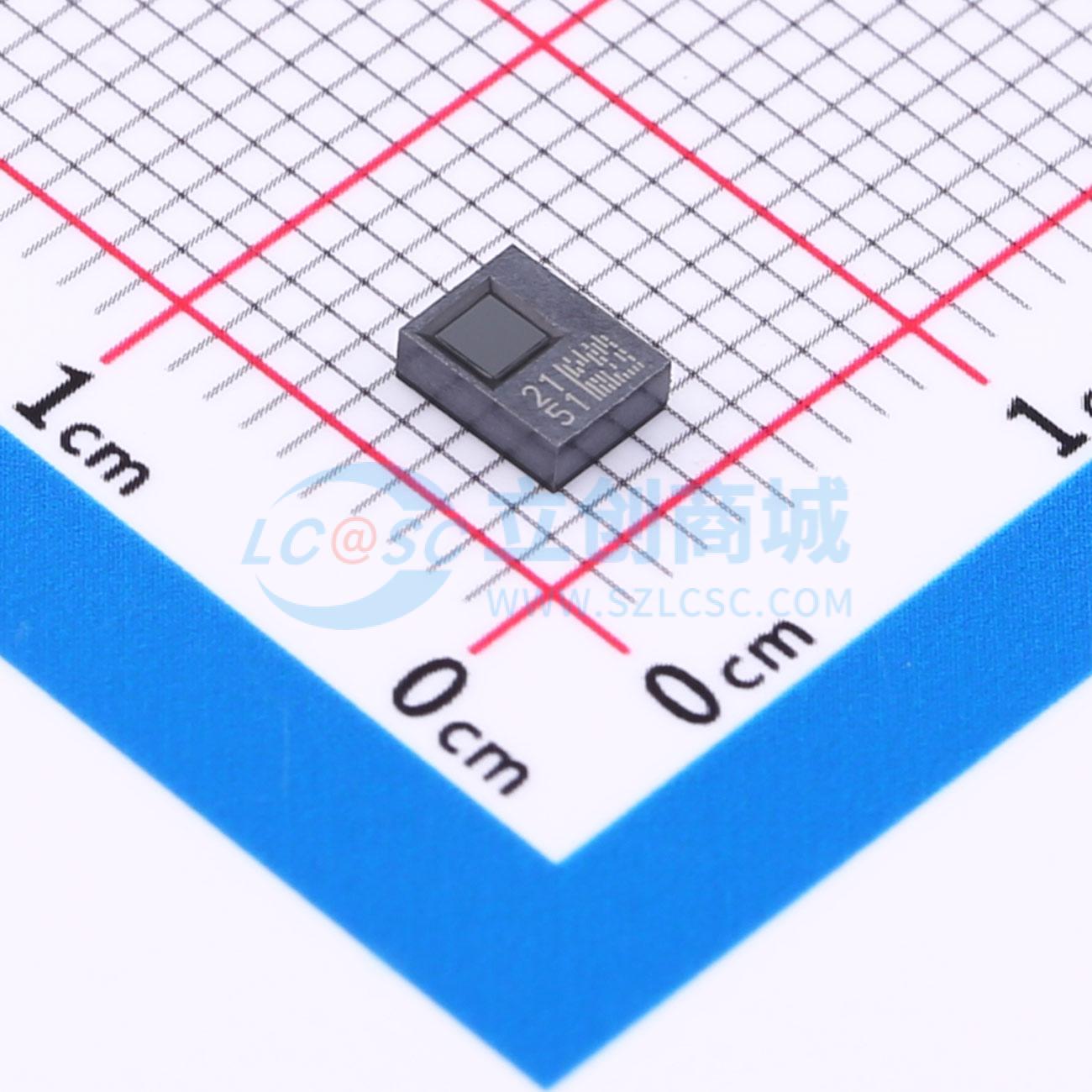

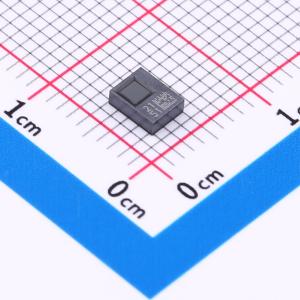

STHS34PF80TR

用于存在和运动检测的低功耗、高灵敏度红外（IR）传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款非制冷、工厂校准的红外运动和存在检测传感器，工作波长在5μm至20μm之间。旨在测量其视野内物体发出的红外辐射量。信息由ASIC进行数字处理，可对其进行编程以监测运动、存在或过热情况。凭借其出色的灵敏度，无需光学镜头即可在最远4米的距离检测到人的存在。采用小型3.2×4.2×1.455（最大）mm 10引脚LGA封装。
品牌名称: ST(意法半导体)
商品型号: STHS34PF80TR
商品编号: C5378301
商品封装: LGA-10(3.2x4.2)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

STHS34PF80是一款非制冷、工厂校准的红外运动和存在检测传感器，工作波长范围为5μm至20μm。该传感器用于测量其视场内物体发射的红外辐射量，信息由ASIC进行数字处理，可编程监测运动、存在或过热情况。凭借其灵敏度，无需光学透镜即可在最远4米处检测到人体存在。它采用独特的TMOS技术，可检测视场内静止和移动物体的存在或运动。传感器上沉积有光学带通滤波器，将工作范围限制在5μm至20μm波长内，使其对可见光和其他波段不敏感。传感器基于浮动真空热晶体管MOS（TMOS）矩阵，这些晶体管连接在一起作为单个传感元件。通过独特的MEMS制造技术实现热隔离，使传感器能够将微小的温度变化转换为电信号，并馈送到ASIC。传感器分为两部分：一部分暴露于红外辐射，另一部分被屏蔽。通过两部分之间的差分读数消除传感器自热的影响。STHS34PF80内置高精度温度传感器，用于测量环境温度并实现对物体精确红外辐射的测量。ASIC还实现了专用智能处理，可检测/区分静止和移动物体，并触发专用中断。提供0.25Hz至30Hz的不同ODR以及单触发模式。该传感器配备I²C/3线SPI接口，采用OLGA封装（3.2×4.2×1.455mm，10引脚），兼容SMD安装。封装保证的视场角为80°，并采用小型3.2×4.2×1.455（最大）mm的10引脚LGA封装。

商品特性

高灵敏度红外存在和运动检测传感器
对于尺寸为70×25 cm²的物体，无需透镜即可检测到最远4米
集成硅红外滤波器
兼容SMD安装
能够检测静止物体
能够区分静止和移动物体
80°视场角
工厂校准
低功耗
内置用于存在/运动检测的智能算法
供电电压：1.7V至3.6V
供电电流：10μA
2线I²C/3线SPI串行接口
可编程ODR范围：0.25Hz至30Hz
单触发模式
红外灵敏度：2000 LSB/℃
RMS噪声：25 LSB_rms
工作波长：5μm至20μm
本地温度传感器精度：±0.3℃
LGA10引脚封装，尺寸3.2×4.2×1.455（最大）mm
符合ECOPACK和RoHS标准

应用领域

存在和接近感应
报警/安全系统
家庭自动化
智能照明
IoT（物联网）
智能储物柜
智能墙垫

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	-
	加速度计量程(MAX)	-
	陀螺仪轴向	-
	陀螺仪量程(MAX)	-
	传感器类型	-
	输出位数	16bit

	属性	参数值
	接口类型	I2C；SPI
	工作电压	1.7V~3.6V
	缓存大小	-
	待机电流	1.5uA
	工作温度	-40℃~+85℃
	功能特性	运动事件检测
