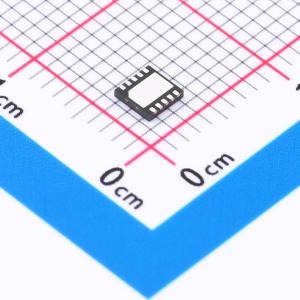

温馨提醒：图片仅供参考，商品以实物为准
CJDR5958
三相无传感器正弦波风扇电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJDR5958是一款三相无刷直流电机驱动集成电路。它提供了无传感器速度控制方案，采用正弦波信号驱动模式，能更好地降低电机驱动电路运行时产生的噪声。CJDR5958内部集成了启动电路、反电动势换相控制、脉冲宽度调制（PWM）速度控制、锁定保护和热关断电路
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJDR5958
- 商品编号
- C5377905
- 商品封装
- DFNWB-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
- 立创商城设计参考
- 无刷电机驱动-(1)12V以内供电-(1)2A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 工作电压 | 1.8V~6V | |
| 静态电流(Iq) | 130uA | |
| 工作温度 | -40℃~+120℃ |
商品概述
CJDR5958 是一款三相无刷直流电机驱动集成电路。它提供无传感器速度控制方案，采用正弦波信号驱动模式，能更好地降低电机驱动电路运行时产生的噪声。CJDR5958 内部集成了启动电路、反电动势换相控制、脉冲宽度调制（PWM）速度控制、锁定保护和热关断电路。
商品特性
- PWM 准正弦驱动器
- 三相无传感器驱动方法
- 可调强制换相频率（用于启动）
- 内置外部 PWM 速度控制
- 内置快速启动功能
- FG（转速检测）输出
- 软开关电路（用于降低噪声）
- 节能功能（PWM 占空比输入为 0%）
- 内置锁定保护和自动重启功能
- 热关断保护
应用领域
- 小功率风扇
- 水泵
- CPU 水冷泵
