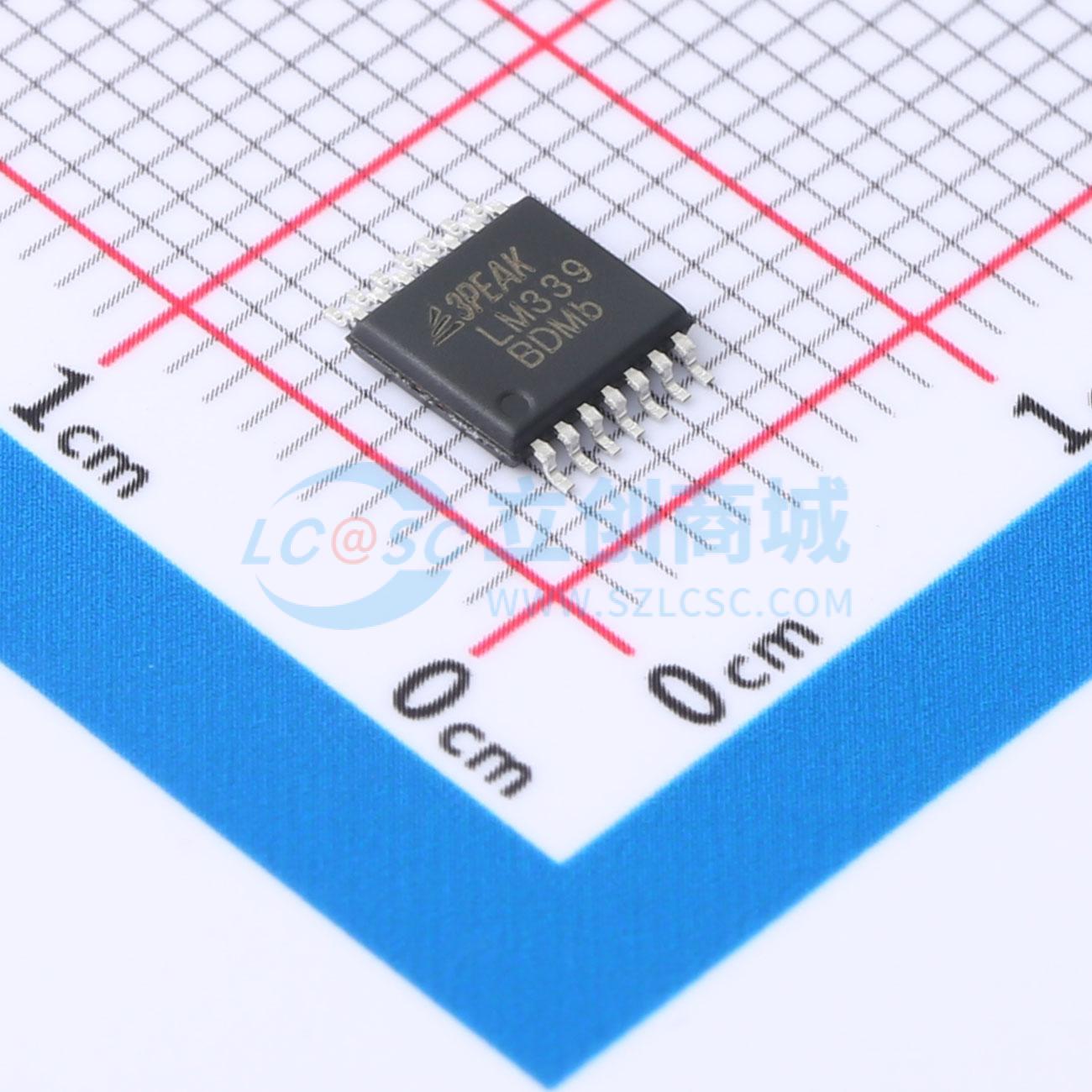

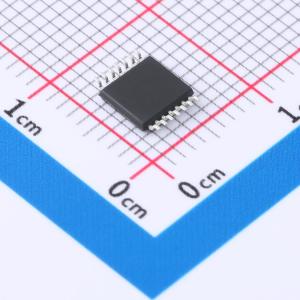

温馨提醒：图片仅供参考，商品以实物为准
LM339A-TR
36V 低功耗比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽单电源电压范围或双电源：+2.5 V至+36 V或±1.25 V至±18 V 极低电源电流 每通道150 μA
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM339A-TR
- 商品编号
- C5377771
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 100pA | |
| 传播延迟(tpd) | 2us | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 150uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2.5V~36V | |
| 双电源(Vee ~ Vcc) | 1.25V~18V；-18V~-1.25V | |
| 输入失调电流(Ios) | 0.1nA |
商品概述
宽单电源电压范围或双电源：+2.5 V至+36 V或±1.25 V至±18 V 极低的电源电流：每通道150 μA 低输入偏置电流：最大1 nA 低失调电压：最大±6.0 mV 输入共模电压范围包含地 内部差分输入电压范围等于电源电压 低输出饱和 工作温度范围：-40°C至125°C 静电放电（ESD）等级：人体模型（HBM）4 kV，带电器件模型（CDM）2 kV 该系列器件由单个、双个或四个独立的单电源或双电源电压比较器组成，集成在单个单片衬底上。即使采用单电源供电，共模输入电压范围也包含地，且低电源电流消耗使这些比较器适用于电池供电应用。这些型号设计为可直接与TTL和CMOS接口，电流消耗与电源电压无关。输出可与其他集电极开路输出连接，以实现线与关系。 所有器件的工作温度范围均为-40°C至125°C。
商品特性
- 宽单电源电压范围或双电源：+2.5 V至+36 V或±1.25 V至±18 V
- 极低的电源电流：每通道150 μA
- 低输入偏置电流：最大1 nA
- 低失调电压：最大±6.0 mV
- 输入共模电压范围包含地
- 内部差分输入电压范围等于电源电压
- 低输出饱和
- 工作温度范围：-40°C至125°C
- 静电放电（ESD）等级：人体模型（HBM）4 kV，带电器件模型（CDM）2 kV
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地或电源线检测
