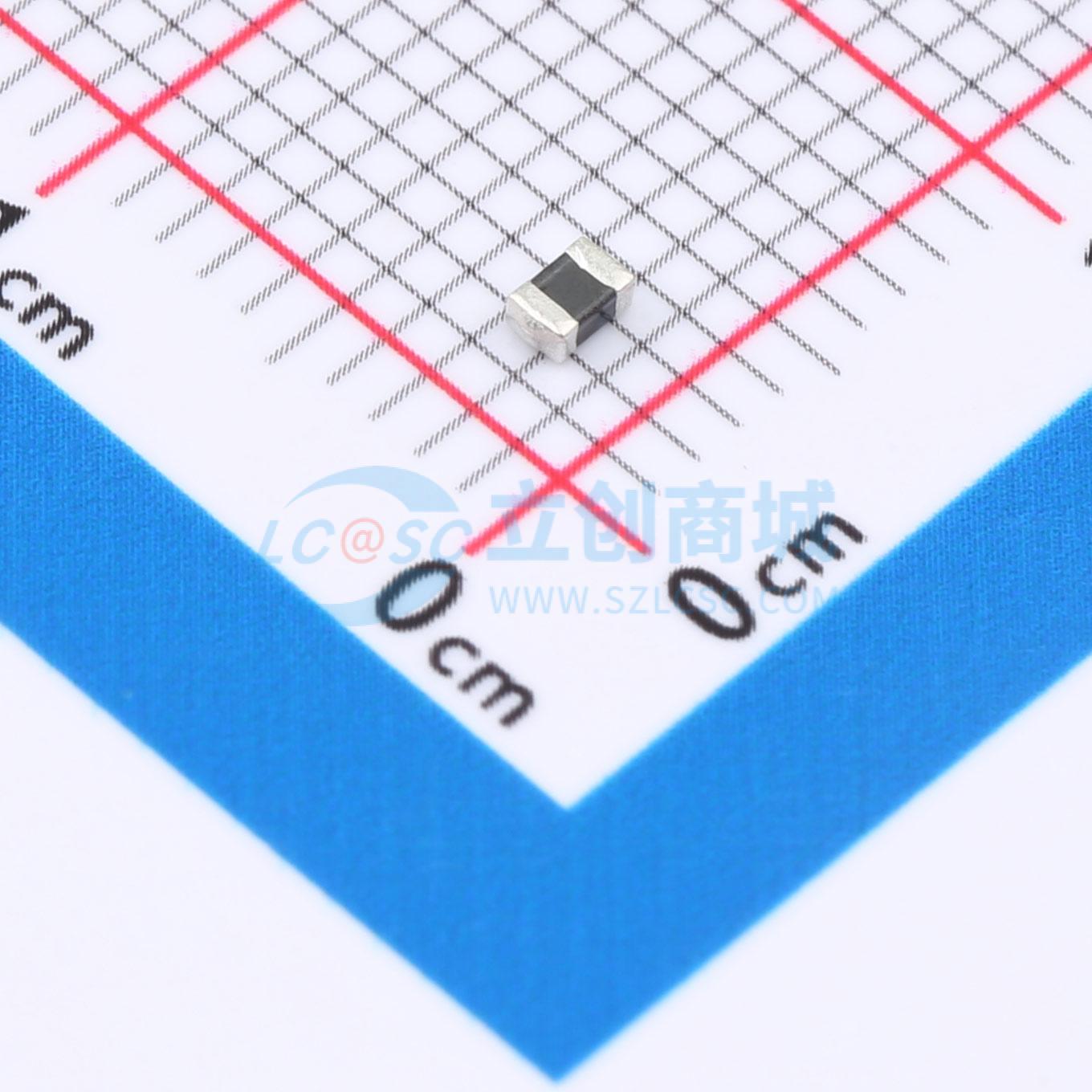

温馨提醒：图片仅供参考，商品以实物为准
NTCS0805E3222FMT
SMD 0805玻璃保护型NTC热敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 尺寸为 0805 (M2012) 的玻璃保护贴片式负温度系数 (TCR) 热敏电阻，引脚采用雾锡 (Sn) 电镀。该器件无标记。
- 品牌名称
- VISHAY(威世)
- 商品型号
- NTCS0805E3222FMT
- 商品编号
- C5374829
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NTC热敏电阻 | |
| 功率 | 210mW | |
| 阻值 | 2.2kΩ | |
| 电阻精度 | ±1% | |
| B值精度 | ±1% | |
| B值(25℃/50℃) | - | |
| B值(25℃/75℃) | - | |
| B值(25℃/85℃) | 3600K | |
| B值(25℃/100℃) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大稳态电流(25℃) | - | |
| 耗散系数 | 3.5mW/℃ | |
| 热时间常数 | 10s | |
| 工作温度 | -40℃~+150℃ | |
| 直径(φD) | - | |
| 长度 | 2mm | |
| 宽度 | 1.25mm | |
| 高度 | 0.8mm | |
| 脚间距 | - |
商品概述
尺寸为 0805 (M2012) 的玻璃保护贴片式负温度系数 (TCR) 热敏电阻，引脚采用雾锡 (Sn) 电镀处理，器件无标记。
商品特性
- TCR 在 -40°C 时为 -6%/K，在 150°C 时为 -2%/K
- R₂₅ 公差低至 1%，B₂₅/₈₅ 公差低至 1%
- 适用于波峰焊或回流焊
- 采用 NiSn 引脚
- 全玻璃涂层保护
- 获得 cULus 认证，文件编号 E148885 (UL 类别 XGPU2 / XGPU8)
- 通过 AEC - Q200 认证
- 材料分类：合规定义请见 www.vishay.com/doc?99912
应用领域
- 用于汽车、工业、电信和消费应用中的温度传感、保护和补偿。示例包括：
- 电池充电器
- 电源
- 办公设备
- LCD 补偿
- 车载娱乐系统
