温馨提醒：图片仅供参考，商品以实物为准

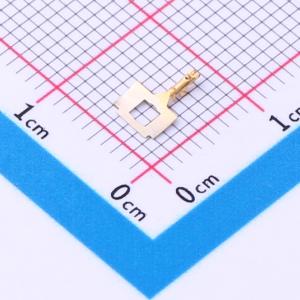

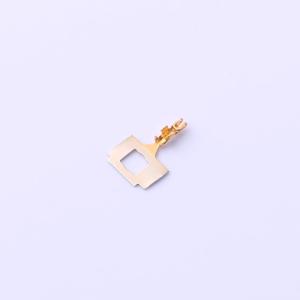

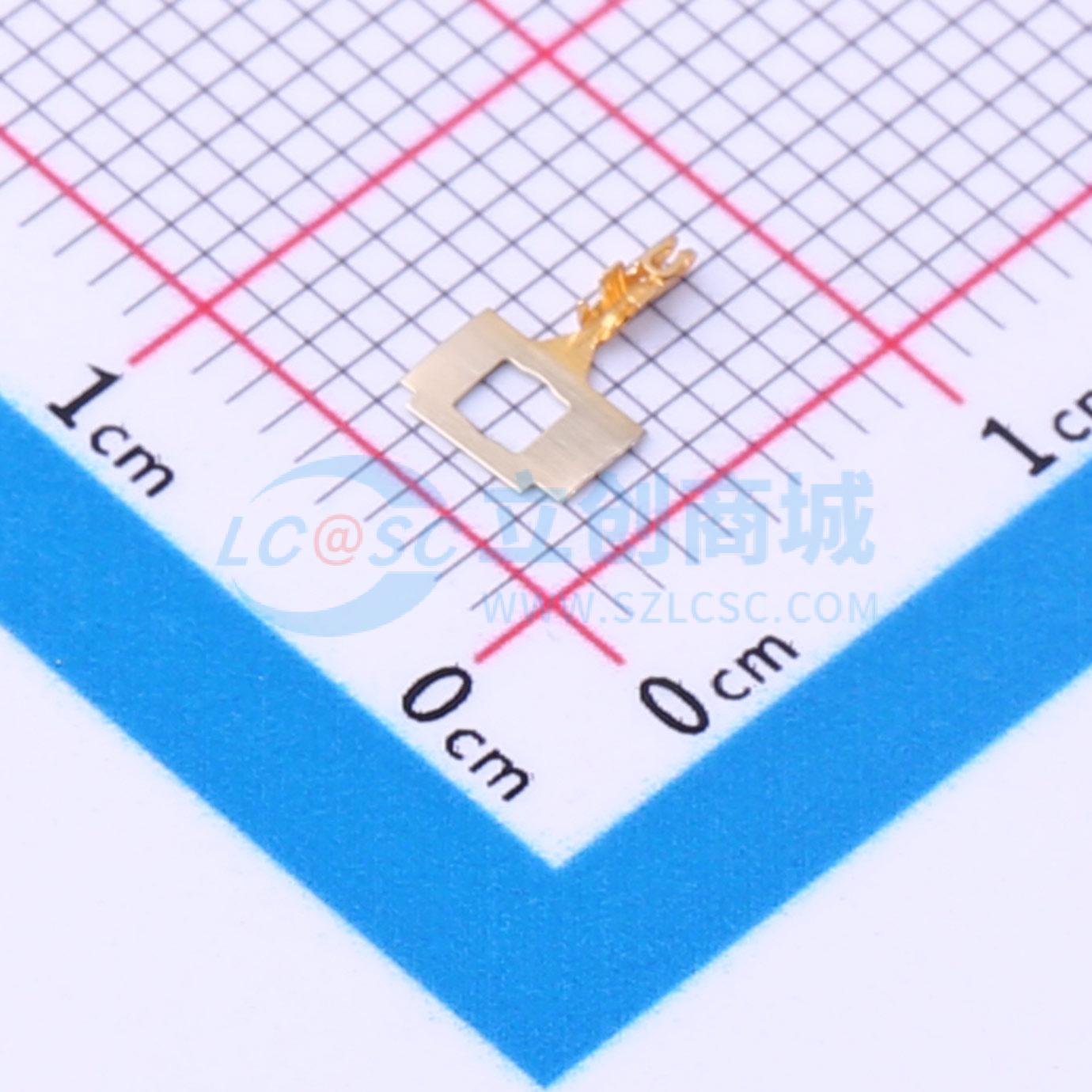

SACH-003G-P0.2B
1.2mm间距可断开压接式连接器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是紧凑型、薄型的产品,高度为 1.4 mm,宽度为 4.3 mm,是间距为 1.2 mm 的线对板连接器。顶部进线、侧面馈电,用于直流电源,适配贴片机吸嘴。
- 品牌名称
- JST
- 商品型号
- SACH-003G-P0.2B
- 商品编号
- C595019
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 胶壳端子 | |
| 参考系列 | ACH | |
| 线规 - AWG | 30~32 | |
| 线规 - 平方毫米 | 0.032~0.05 |
| 属性 | 参数值 | |
|---|---|---|
| 允许绝缘外径 (OD) | 0.38mm~0.5mm | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 |
商品概述
这款ACH连接器为紧凑型薄型连接器，高度为1.4 mm，宽度为4.3 mm，是间距为1.2 mm的线对板连接器。它为顶部进线、侧面馈电类型，是用于直流电源的连接器，适用于贴片机吸嘴。
商品特性
- 额定电流：1至3路/2 A交流/直流（AWG #28）；4、5路/1.5 A交流/直流（AWG #28）
- 额定电压：50 V交流、直流
- 温度范围：-25°C至+85°C（包括通电时的温升）
- 接触电阻：初始值/最大10 mΩ；环境测试后/最大20 mΩ
- 绝缘电阻：最小100 MΩ
- 耐受电压：500 V交流/分钟
- 适用电线：导体尺寸/AWG #32至#28；绝缘外径/0.38至0.63 mm
