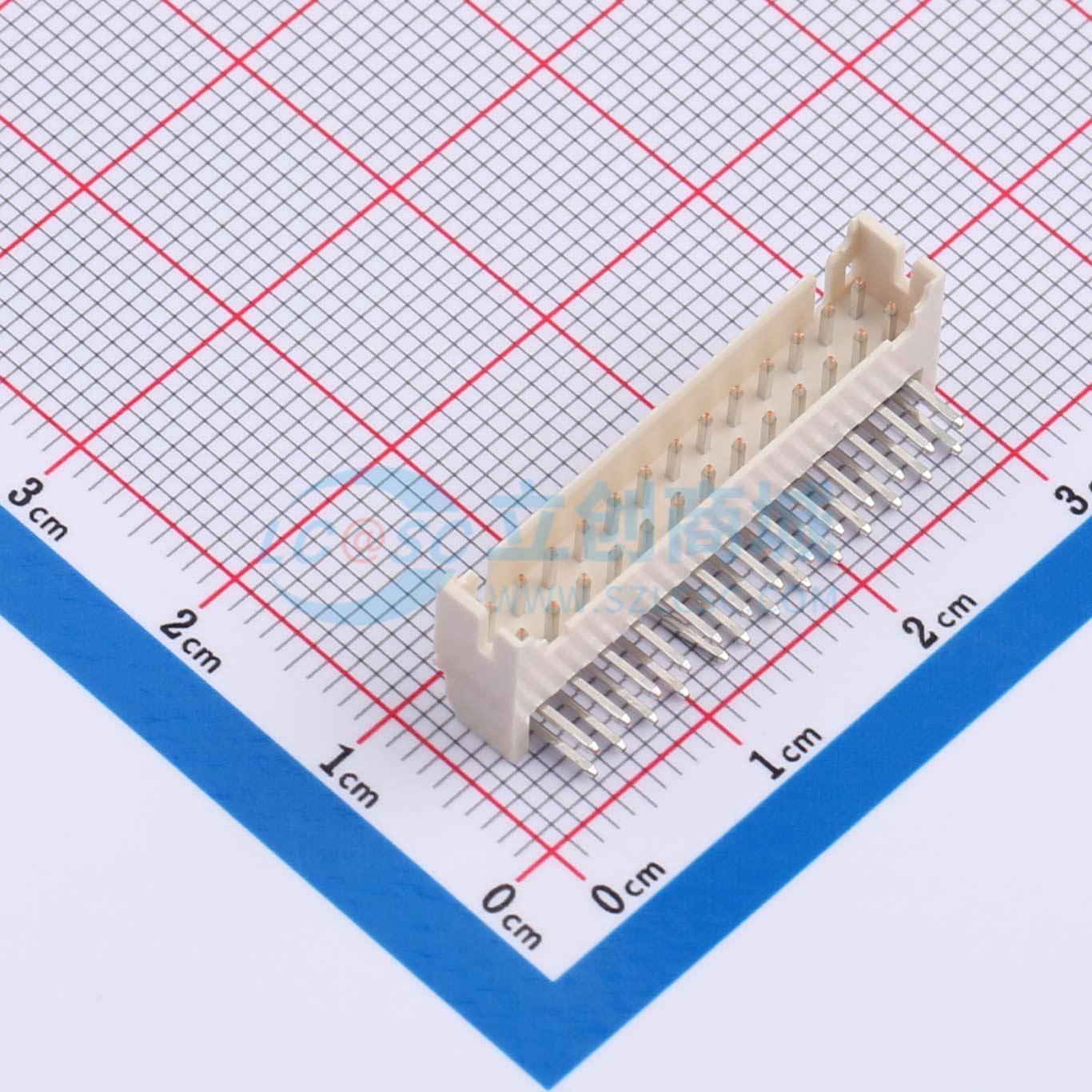

S26B-PHDSS(LF)(SN)实物图

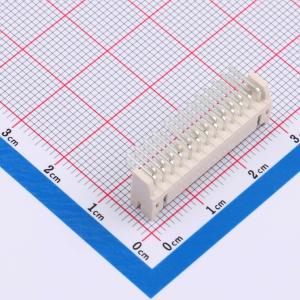

  • S26B-PHDSS(LF)(SN)商品缩略图

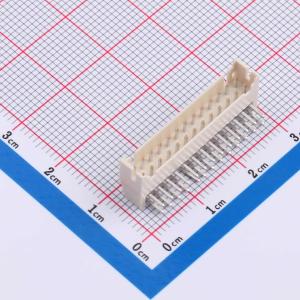

  • S26B-PHDSS(LF)(SN)商品缩略图

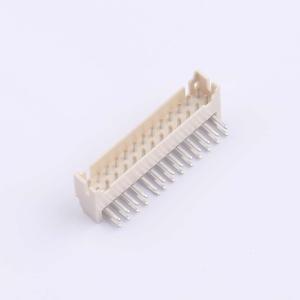

  • S26B-PHDSS(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

S26B-PHDSS(LF)(SN)

2x13P 间距:2mm 弯插 系列:PHD

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这是一款2.0 mm间距的双列线对板连接器。安装高度为8.8 mm,深度为5 mm,其低矮、节省空间的设计支持设备的小型化和高密度设计。
品牌名称
JST
商品型号
S26B-PHDSS(LF)(SN)
商品编号
C594990
商品封装
弯插,P=2mm​
包装方式
盒装
商品毛重
1.243333克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构2x13P
间距2mm
安装方式弯插
参考系列PHD
总PIN数26P
排数2
每排PIN数13
行距2mm
额定电流3A
属性参数值
触头材质铜合金
触头镀层锡
工作温度-25℃~+85℃
额定电压250V
塑料材质玻纤增强PA66
阻燃等级UL94V-0
颜色白色
Z轴-板上高度5mm
X轴-板上底边长度(间距线)27.9mm
Y轴-板上底边宽度9mm

数据手册PDF
