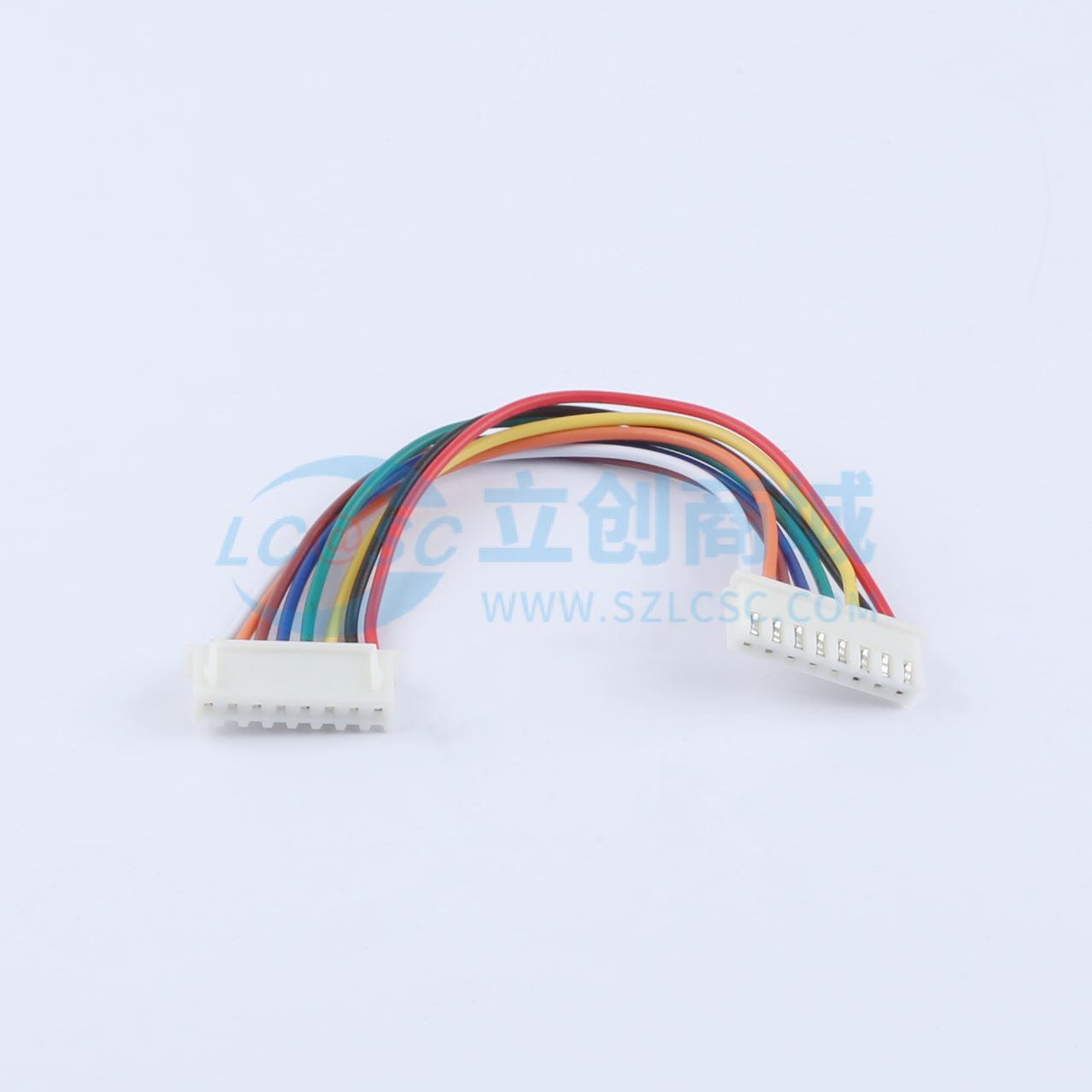

2.50mm (JST XH2.54)胶壳,公胶壳无扣,8P端子线，长度100同向

价格：￥5.46价格含税（税率13%）

个

(100个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交2单

商品参数

参数完善中

1 接口规格：采用2.50mm（JST XH2.54）规格的公胶壳无扣设计，适配8P端子，满足特定接口的连接需求。

2 线长与方向：线缆长度为100mm，采用同向设计，便于设备内部的布线布局。

3 接线设计：A端与B端的端子接线有明确的颜色对应关系（A端1红色对应B端8、A端2黑色对应B端7、A端3黄色对应B端6、A端4绿色对应B端5、A端5蓝色对应B端4、A端6紫色对应B端3、A端7棕色对应B端2、A端8橙色对应B端1），接线标识清晰，便于安装时快速准确接线。

4 材料与组件：胶壳采用X8821H-04L-N0型号，端子为X8821T-PSN型号，线缆为UL1571/24AWG规格，颜色包含黑、黄、红、绿、蓝、紫、棕、橙色，各组件数量明确（胶壳2PCS、端子8PCS、线缆4PCS），确保产品质量稳定。

5 成品质量：100%进行外形尺寸检查，确保与图示一致；外观要求线圈平滑均匀、无破损/划伤/脏污/变形；结构上，线材和端子、五金件连接牢固，标识清晰；导通性能100%测试（DC100V，绝缘电阻≥20MΩ，导通电阻＜10Ω），且测试时加摇摆测试，避免断路或接触不良。

1 电子设备内部连接：适用于消费电子、工业控制设备、通讯设备等的PCB板间信号传输，如小型仪器、智能家居设备的内部布线，需8P端子线实现可靠连接的场景。

2 设备内部布线：在需要固定线长（100mm）且同向布局的设备中，如机箱内部的模块间连接、传感器与控制器的信号传输，可提供稳定的电源或信号连接。

3 MRO维修与替换：作为MRO工业品，可用于设备维修时的端子线替换，满足特定接口和线长要求的维修场景，确保设备恢复正常运行。

1 安装方向：插端子时需注意A端和B端的插端子面方向（图示有明确的插端子面箭头指示），避免插反导致连接失效。

2 接线规范：接线时严格按照接线图的颜色与端子编号对应关系操作，确保A端与B端的接线正确，防止信号或电源传输错误。

3 外观检查：使用前检查产品外观，确认无破损、划伤、脏污、变形等缺陷，避免因外观问题影响使用性能。

4 导通测试：在进行导通性能测试时，需按照要求加摇摆测试，确保连接的可靠性，测试参数需满足绝缘电阻≥20MΩ、导通电阻＜10Ω，无断路或接触不良现象。

5 存储环境：存储时应避免潮湿、高温环境，防止线缆老化、胶壳变形，影响产品的使用寿命和性能。
