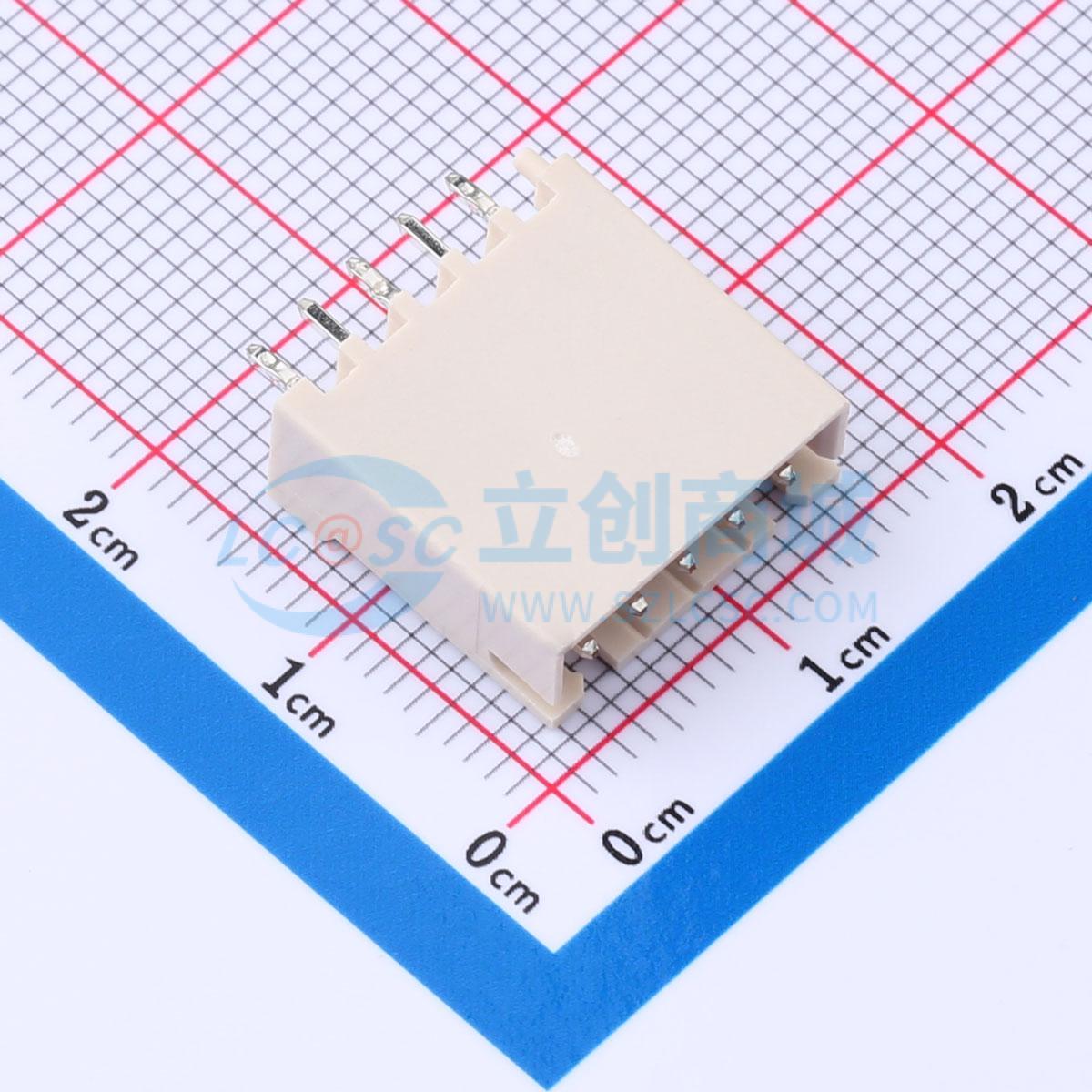

温馨提醒：图片仅供参考，商品以实物为准
BH5B-XH-2(LF)(SN)
1x5P 间距:2.5mm 直插 系列:XH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JST
- 商品型号
- BH5B-XH-2(LF)(SN)
- 商品编号
- C594357
- 商品封装
- 插件,P=2.5mm
- 包装方式
- 盒装
- 商品毛重
- 1.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x5P | |
| 间距 | 2.5mm | |
| 安装方式 | 直插 | |
| 参考系列 | XH | |
| 总PIN数 | 5P | |
| 排数 | 1 | |
| 每排PIN数 | 5 | |
| 行距 | - | |
| 额定电流 | 3A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | 玻纤增强PA66 | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 打K脚；带柱 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 14.2mm | |
| X轴-板上底边长度(间距线) | 14.9mm | |
| Y轴-板上底边宽度 | 6.75mm |
商品概述
这是一款 XH 高盒式连接器，安装高度为 17.0mm，厚度为 5.8~mm。即使对于微电压和微电流电路，它也能提供稳定的接触状态。该插头适用于灌封工艺，具有互换性。
商品特性
- 额定电流：3A 交流/直流（AWG #22）
- 额定电压：250~V 交流/直流
- 温度范围：-25°C 到 +85°C（包括通电时的温升）
- 接触电阻：初始值最大 10 mΩ，环境测试后最大 20 mΩ
- 绝缘电阻：最小 1000 MΩ
- 耐压：施加 1000 VAC 一分钟无击穿或闪络现象
- 适用电线范围：AWG #30 到 #22
- 适用 PCB 板厚度：1.6 mm
