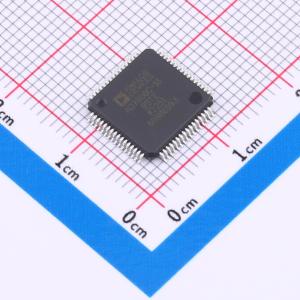

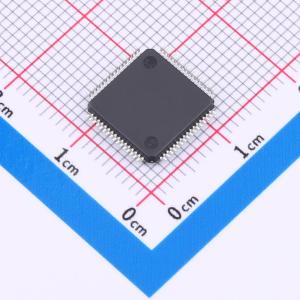

AD7606C-16BSTZ
8通道16位双极输入同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8通道DAS、16位、1 MSPS双极性输入、同步采样ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7606C-16BSTZ
- 商品编号
- C5371769
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 外置；内置 |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 3ppm/℃ | |
| 数据速率 | 60MHz | |
| 采样率 | 1MHz | |
| 静态电流 | 9000uA | |
| 积分非线性 | 0.5LSB |
商品概述
AD7606C - 16是一款16位、八通道同步采样模数数据采集系统（DAS）。每个通道包含模拟输入钳位保护、可编程增益放大器（PGA）、低通滤波器（LPF）和16位逐次逼近寄存器（SAR）模数转换器（ADC）。AD7606C - 16还包含一个灵活的数字滤波器、一个低漂移2.5 V精密基准源、一个用于驱动ADC的基准缓冲器以及灵活的并行和串行接口。 AD7606C - 16采用单5 V电源供电，在所有通道以1 MSPS的吞吐速率采样时，支持以下输入范围： 双极性单端：±12.5 V、±10 V、±6.25 V、±5 V和±2.5 V 单极性单端：0 V至12.5 V、0 V至10 V和0 V至5 V 双极性差分：±20 V、±12.5 V、±10 V和±5 V 输入钳位保护可承受高达±21 V的电压。单电源工作、片上滤波和高输入阻抗消除了对需要双电源的外部驱动运算放大器的需求。对于吞吐速率较低的应用，AD7606C - 16的灵活数字滤波器可用于改善噪声性能。 在硬件模式下，AD7606C - 16与AD7606和AD7606B完全兼容。在软件模式下，具备以下高级特性： 每个通道可选择模拟输入范围，并有额外范围可选 每个通道可选择高带宽模式（220 kHz） 额外的过采样选项，过采样比高达256 每个通道的系统增益、系统失调和系统相位校准 模拟输入开路检测器 诊断多路复用器 监控功能（串行外设接口（SPI）无效读写、循环冗余校验（CRC）、忙状态卡住监控和复位检测）
商品特性
- 所有通道均为1 MSPS的16位ADC
- 输入缓冲器，模拟输入阻抗（R_IN）最小为1 MΩ
- 单5 V模拟电源和1.71 V至5.25 V的VDRIVE
- 每个通道可选择模拟输入范围 双极性单端：±12.5 V、±10 V、±6.25 V、±5 V、±2.5 V 单极性单端：0 V至12.5 V、0 V至10 V、0 V至5 V 双极性差分：±20 V、±12.5 V、±10 V、±5 V
- 两种带宽选项：每个通道±25 kHz和220 kHz
- 灵活的数字滤波器，过采样比高达256
- 工作温度范围：-40°C至+125°C
- ±21 V输入钳位保护，6 kV静电放电（ESD）防护
- 引脚与AD7606B和AD7606兼容
- 性能 ±20 V双极性差分范围典型信噪比（SNR）为92 dB 过采样32倍时SNR为95 dB 其他所有范围典型总谐波失真（THD）为 - 100 dB 总未调整误差（TUE）最大为满量程（FSR）的0.05%，外部基准源 典型比例因子（PFS）和负满量程（NFS）误差漂移为±0.5 ppm/°C 典型基准温度系数为±3 ppm/°C
应用领域
- 电力线监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
