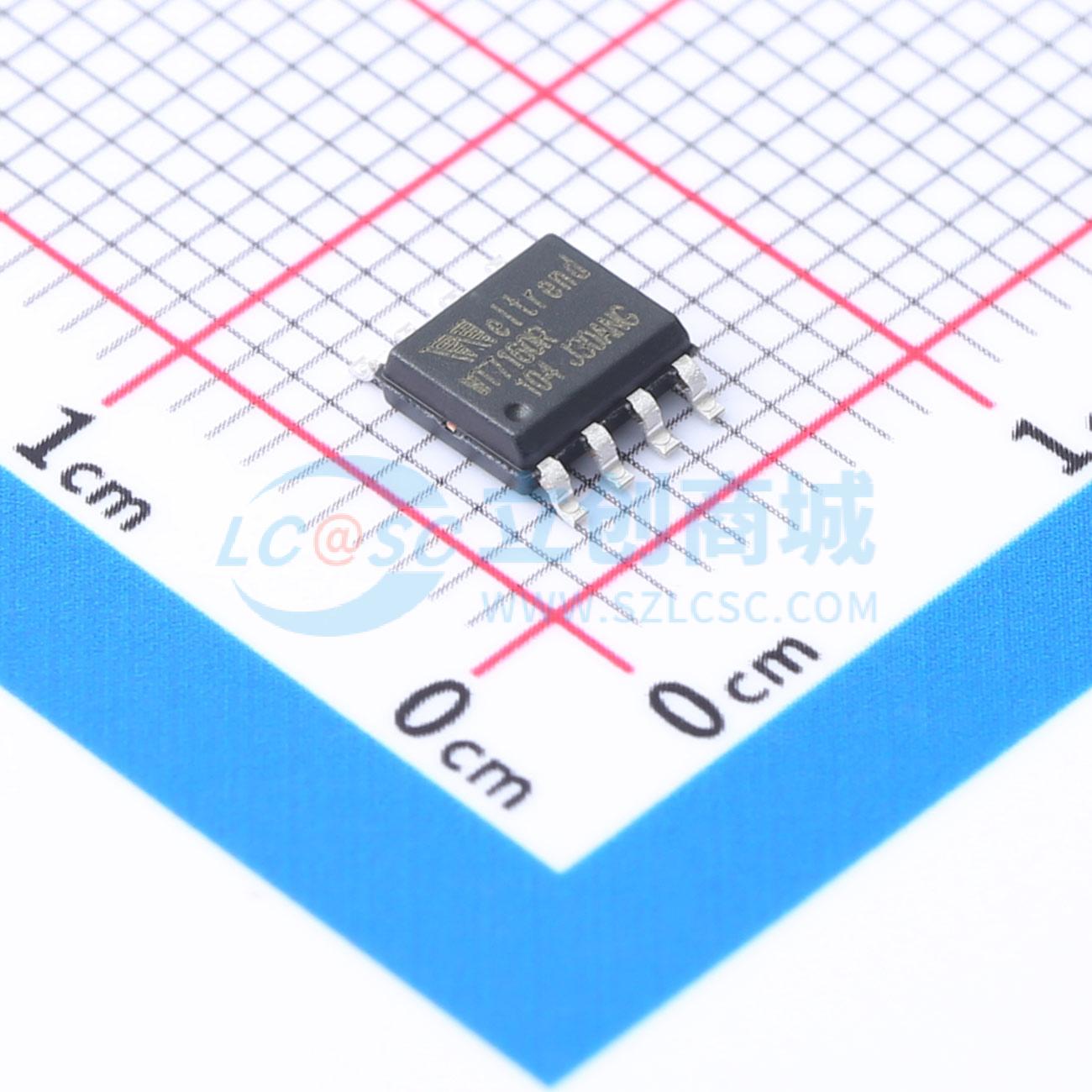

WT7160RSG08AWT

WT7160是一款高性能多模式（CCM/谷底开关）反激式PWM控制器。它专门设计用于与USB PD控制器配合使用，为USB PD或可编程电源适配器提供整体解决方案。WT7160有助于提高整体效率并优化产品性能。它在重载时以连续电流模式（CCM）运行，在轻载时以谷底开关的不连续导通模式运行。 WT7160减少了元件数量，并具备多种保护功能，如欠压/过压锁定、输出欠压保护、VDD过压保护、过温保护、过功率保护、过流保护和输出短路保护。无需外部LDO电路，WT7160可轻松提供3.3V~21V（7档电压）的宽范围输出电压应用，有效降低总体物料清单成本。 WT7160是一款高性能多模式（CCM/谷底开关）反激式PWM控制器。它专门设计用于与USB PD控制器或可编程电源适配器控制器配合使用，以提供整体解决方案。针对宽输出电压应用，WT7160具有多项创新特性，包括超高压谷底跟踪充电模式、自适应过流保护补偿和自适应绿色模式控制。

• 600V超高压启动电流
• 适用于宽输出电压操作（USB PD 3.0和PPS 3.3V~21V）的超高压谷底充电模式（VCM）
• 针对宽输出电压进行优化
• 具有可调线路补偿的自适应过流保护补偿
• 自适应绿色模式控制
• 无需外部VDD线性稳压器电路
• 仅需一个VDD辅助绕组
• CCM/DCM/谷底开关多模式运行
• 带软驱动的DRV引脚，可降低EMI噪声
• 内置X电容放电功能
• 内部软启动功能
• 保护功能：
  • HV引脚欠压/过压锁定保护
  • 输出欠压保护（VS_UVP）
  • 输出过压保护（VS_OVP）
  • VDD过压保护（VDD_OVP）
  • 反馈环路开路时的开环保护（OLP）
  • 过流保护（OCP）
  • 通过NTC实现的外部过温保护（VS_OTP）
  • 内部过温保护
  • CS引脚开路/短路保护
• 封装：8引脚SOP
