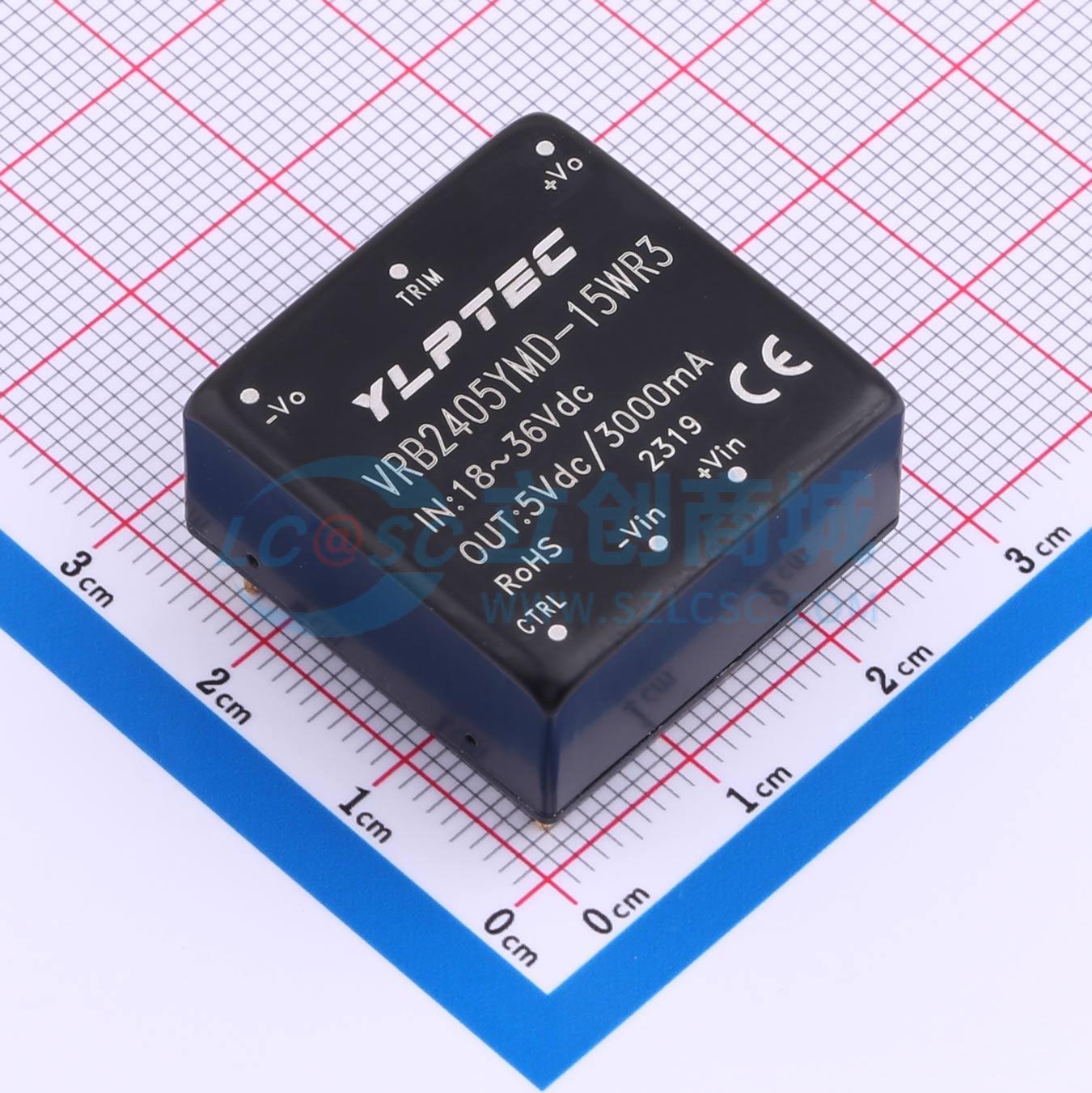

温馨提醒：图片仅供参考，商品以实物为准

VRB2405YMD-15WR3

15W宽电压输入隔离稳压单路/正负双路输出DC/DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VRB2405YMD-15WR3宽范围输入(2:1)，输出15W转换效率91%(Typ)隔离电压1500Vdc超低待机功耗: 0.036W (典型值)超快速启动: 1mS (典型值)工作温度范围: -40℃~+85℃输出短路，过流，过压保护金属外壳，输出纹波低国际标准引脚，PCB板直插安装,具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASSA,广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。
品牌名称: YLPTEC(易川)
商品型号: VRB2405YMD-15WR3
商品编号: C5369725
商品封装: DIP,25.4x25.4mm
包装方式: 管装
商品毛重: 19.736克(g)

商品参数

商品概述

15W，宽电压输入，隔离稳压单路/正负双路输出。VR(A)B_YMD - 15WR3系列产品输出功率为15W，2:1宽电压输入范围，效率高达91%，1500VDC的常规隔离电压，允许工作温度 - 40℃~ + 85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASSA。

商品特性

宽范围输入（2:1），输出15W
转换效率91%（Typ）
隔离电压1500Vdc
超低待机功耗：0.036W（典型值）
超快速启动：1mS（典型值）
工作温度范围： - 40°C~ + 85°C
输入欠压，输出短路，过流，过压保护
金属外壳，输出纹波低
国际标准引脚，PCB板直插安装

应用领域

医疗
工控
电力
仪器仪表
通信
铁路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	15W
	工作电压(Vin)	18V~36V
	转换效率	85%
	输出电压(Vout)	5V
	输出电流(最大值)	3A
	最大容性负载	2000uF

	属性	参数值
	隔离电压(Vrms)	1.5kV
	特性	短路保护；低功耗
	工作温度	-40℃~+85℃
	开关频率	250kHz
	纹波噪声	50mVp-p
	长度	25.4mm
	宽度	25.4mm
	高度	11.8mm
