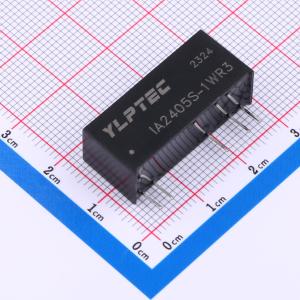

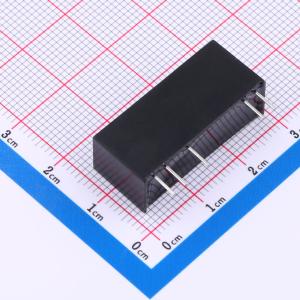

温馨提醒：图片仅供参考，商品以实物为准
IA2405S-1WR3
1W定电压输入隔离稳压正负双路输出DC/DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- " IA2405S-1WR3产品是专门应用在分布式电源系统中需要产生两路与输入电源隔离的电源的应用场合而设计。该产品适用于: 1)输入电源电压的变化范围在士5%以内;2)输入输出之间要求隔离(隔离电压1500VDC);3)对输出电压稳定度和输出纹波噪声要求不高的场合。"
- 品牌名称
- YLPTEC(易川)
- 商品型号
- IA2405S-1WR3
- 商品编号
- C5369595
- 商品封装
- SIP,27x8.5mm
- 包装方式
- 管装
- 商品毛重
- 8.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | 降压型 | |
| 通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 74% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | ±100mA | |
| 最大容性负载 | 1200uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 27mm | |
| 宽度 | 8.5mm | |
| 高度 | 11mm |
商品特性
- 定电压输入，隔离稳压输出
- 隔离电压：1500VDC
- 空载功耗低：0.025W(Typ.)
- 效率：高达84%
- 工作环境温度：-40°C~+85°C
- MTBF 2350万小时(3500000Hrs)
- 可持续短路保护，自动恢复
- 小型SIP封装，塑料外壳
- 国际标准引脚方式
- 纹波/噪声(20MHz带宽) :30mVp-p
- 过温保护
应用领域
- 输入电源的电压比较稳定（电压变化范围±5%Vin）
- 输入输出之间要求隔离（隔离电压≤1500VDC）
- 对输出电压稳定度和输出纹波噪声要求高
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
