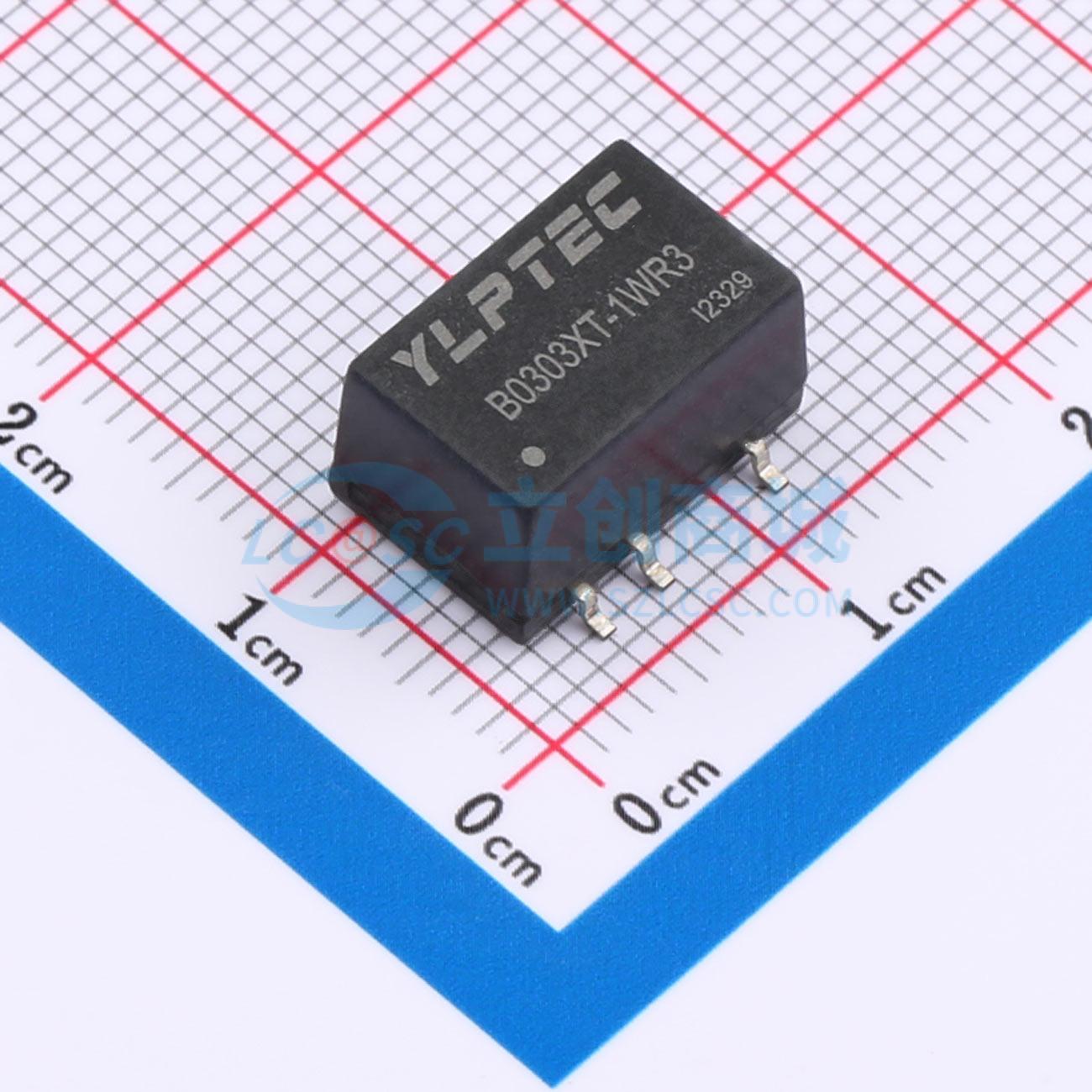

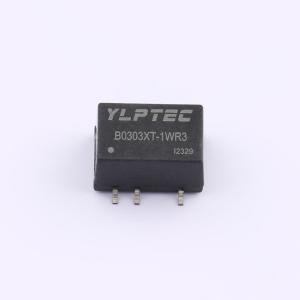

B0303XT-1WR3
DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 定电压输入，隔离非稳压单路输出，功率 1W， 可持续短路保护， 工作温度范围-50℃ to +115℃， 小型 SMD 封装，国际标准引脚方式， 隔离电压 1500VDC， 最高效率可以达到 89%， 空载输入电流低至 3mA， ESD 满足 8KV 接触放电。输入电压2.97-3.63V，该产品适用于：1. 输入电源的电压比较稳定（电压变化范围±10%Vin）；2. 输入输出之间要求隔离（隔离电压≤1500VDC）；3. 对输出电压稳定度和输出纹波噪声要求不高。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- B0303XT-1WR3
- 商品编号
- C5369527
- 商品封装
- SMD-5P,12.7x8.3mm
- 包装方式
- 管装
- 商品毛重
- 1.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 3.63V | |
| 转换效率 | 77% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 长度 | 13.2mm | |
| 宽度 | 8.5mm | |
| 高度 | 7.3mm |
商品特性
- 封装形式：SMD
- 工作温度： -40°C - +105°C
- 隔离电压：1500VDC
- 满载效率： 88% （典型）
- 空载输入电流低于5mA
应用领域
- 电力
- 工控
- 通信
- 物联网
- 汽车
