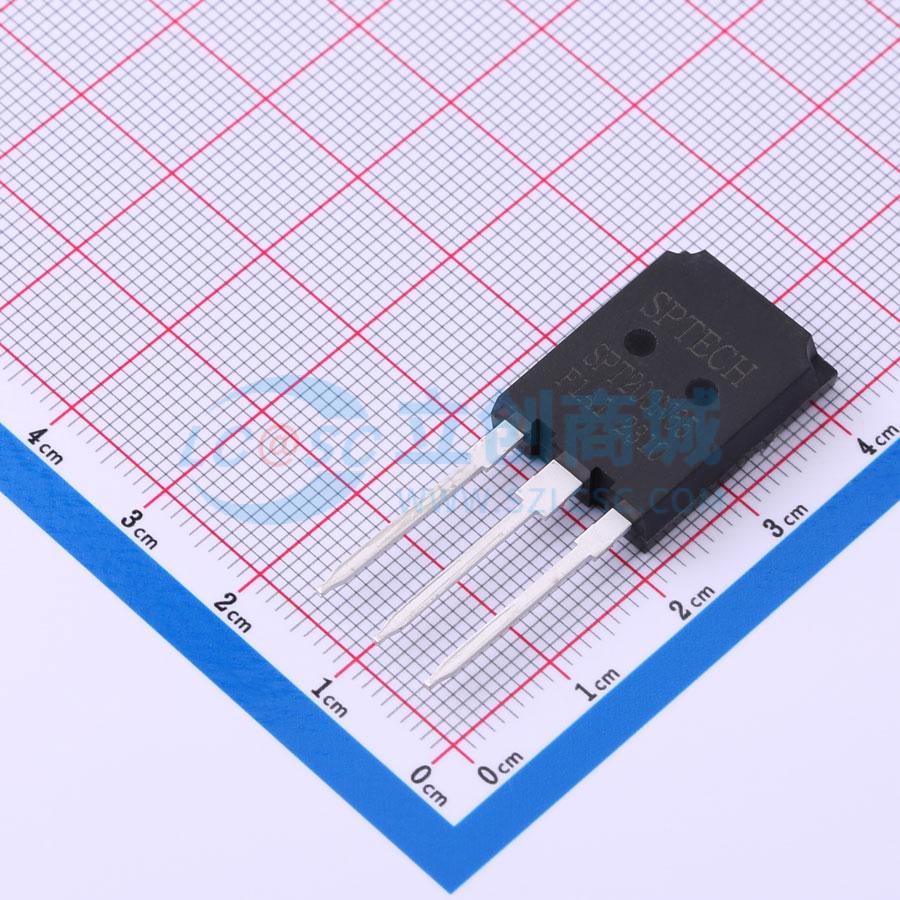

温馨提醒：图片仅供参考，商品以实物为准
SPT200N65F1A1
650V 200A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于汽车牵引力模块，通用动力模块
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT200N65F1A1
- 商品编号
- C5369332
- 商品封装
- TO-247P
- 包装方式
- 管装
- 商品毛重
- 8.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 200A | |
| 集电极脉冲电流(Icm) | 600A | |
| 集电极截止电流(Ices) | 40uA | |
| 集射极饱和电压(VCE(sat)) | 1.9V@200A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@200mA | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
商品概述
SPT200N65F1A1是一款650V、200A的沟槽型绝缘栅双极晶体管。
商品特性
- 最高结温175℃
- 正温度系数
- 易于并联
- 具有短路额定值
- 极低的饱和电压：V_CE(SAT) = 1.65V (典型值) @ I_C = 200A
- 针对电机控制应用优化
应用领域
- 汽车牵引模块
- 通用电源模块
