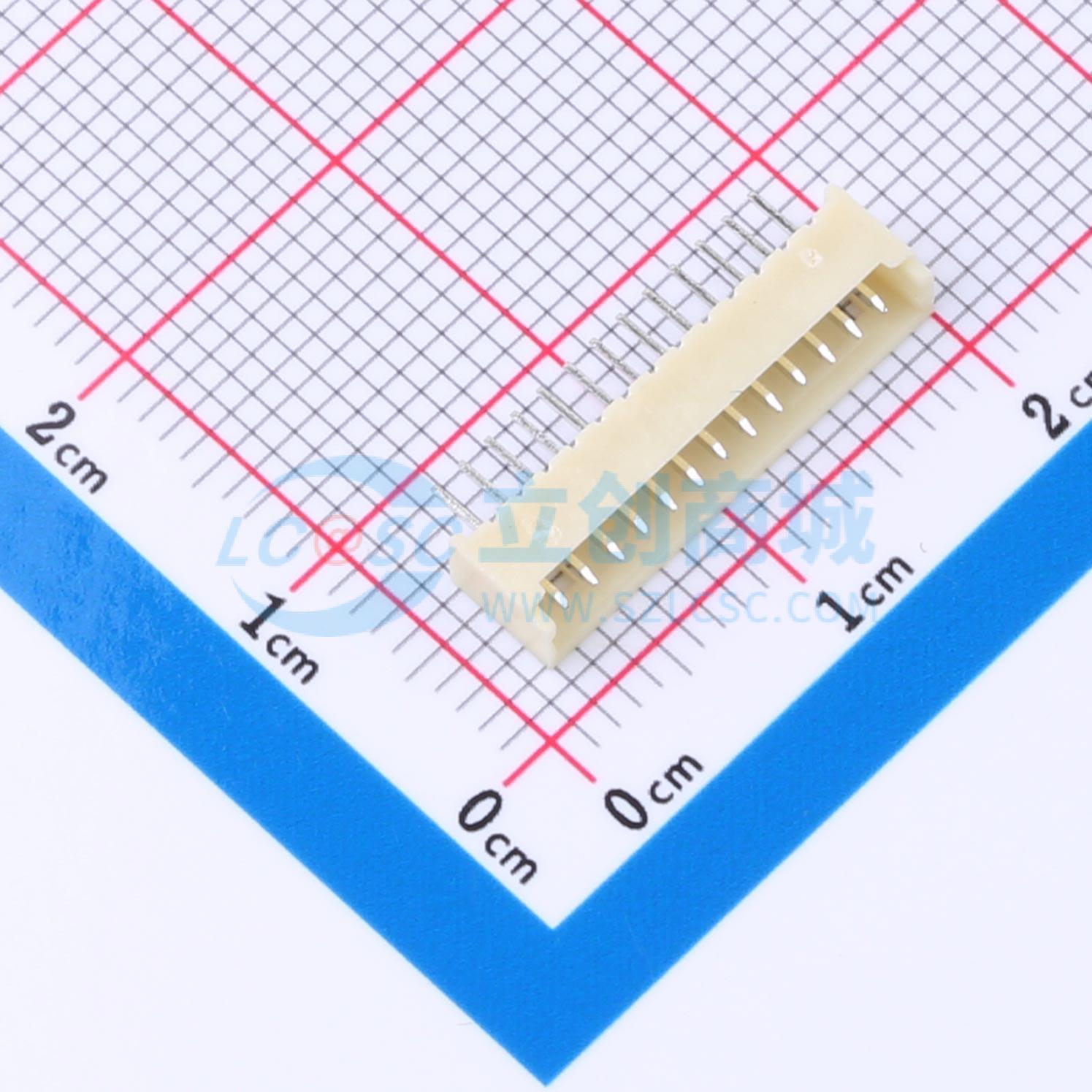

温馨提醒：图片仅供参考，商品以实物为准
1.25mm-13P ZZ-MS
1.25-13P直针 米色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：13P，直针米色耐高温，系列：PicoBlade(MX 1.25) 配套金属端子：C19192974
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- 1.25mm-13P ZZ-MS
- 商品编号
- C5368715
- 商品封装
- 插件,P=1.25mm
- 包装方式
- 袋装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x13P | |
| 间距 | 1.25mm | |
| 安装方式 | 直插 | |
| 参考系列 | PicoBlade(MX 1.25) | |
| 总PIN数 | 13P | |
| 排数 | 1 | |
| 每排PIN数 | 13 | |
| 行距 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 1A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 |
商品概述
本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。环境温度为 -25℃~+85℃，适用 PC 板厚度为 1.2~1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。
商品特性
- 适应基板厚度：1.2mm~1.6mm
- 温度范围：-25℃~85℃
- 额定电压：125V AC/DC
- 额定电流：1A
- 接触电阻：≤0.02Ω
- 绝缘电阻：≥100MΩ
- 耐压：500V AC/minute
- 材质以图纸为准
- 电镀以图纸为准
- 塑件表面平整、光洁、无毛刺、气泡、烧焦、变形、浇口无拉伤、多料或缺料等不良现象
- 端子表面无氧化、电镀不良等现象
