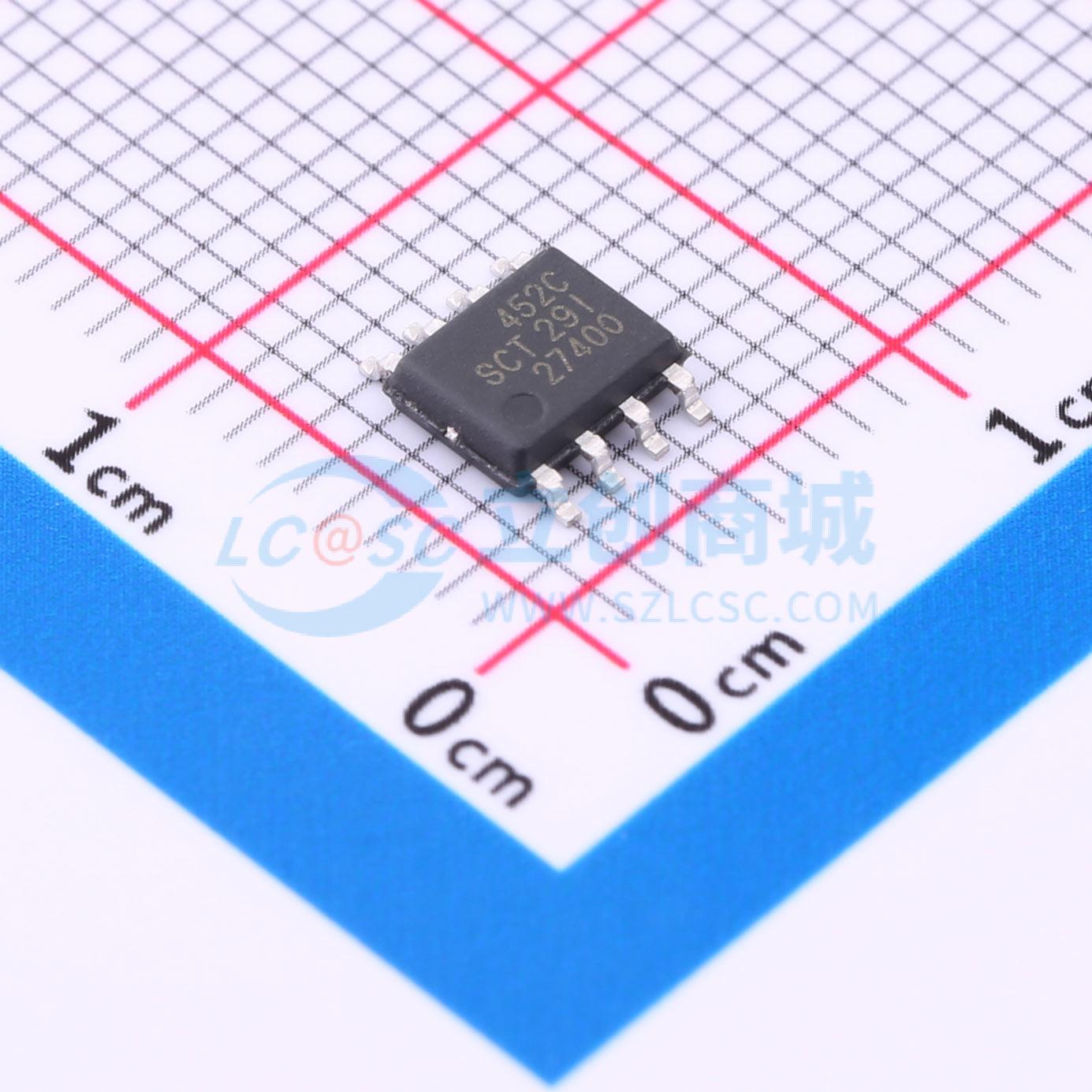

温馨提醒：图片仅供参考，商品以实物为准
SCT2452CSTER
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 800mV~40V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护 |
商品概述
SCT2452C是一款5A降压转换器，具有4.5V至42V的宽输入电压范围，并集成了一个80mΩ的高边MOSFET。该器件采用峰值电流模式控制，支持脉冲跳跃调制，有助于转换器在轻载或待机条件下实现高效率。SCT2452C具有100kHz至2.2MHz的可编程开关频率，可通过外部电阻设置，为优化效率或外部元件尺寸提供了灵活性。该转换器支持100kHz至2.2MHz频率范围内的外部时钟同步。SCT2452C能够实现从高输入电压到低输出电压的功率转换，其高边MOSFET的最小导通时间为130ns。该器件提供可调软启动，以防止输出电压上升启动期间的浪涌电流。SCT2452C具有内部环路补偿功能，可简化环路补偿设计。该器件提供逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚ESOP-8封装。
商品特性
- 宽输入范围：4.5V-42V
- 高达5A连续输出电流
- 0.8V ±1%反馈参考电压
- 集成80mΩ高边MOSFET
- 低静态电流：100uA
- 轻载时脉冲跳跃模式
- 130ns最小导通时间
- 可编程软启动时间
- 可调频率100KHz至2.2MHz
- 外部时钟同步
- 用于可编程输入电压欠压锁定保护阈值和迟滞的精密使能阈值
- 低压差模式操作
- 可派生反相电压稳压器
- 过压和过温保护
- 采用ESOP-8封装
应用领域
- 工业和电信电源系统
- 工业自动化
- 汽车配件
