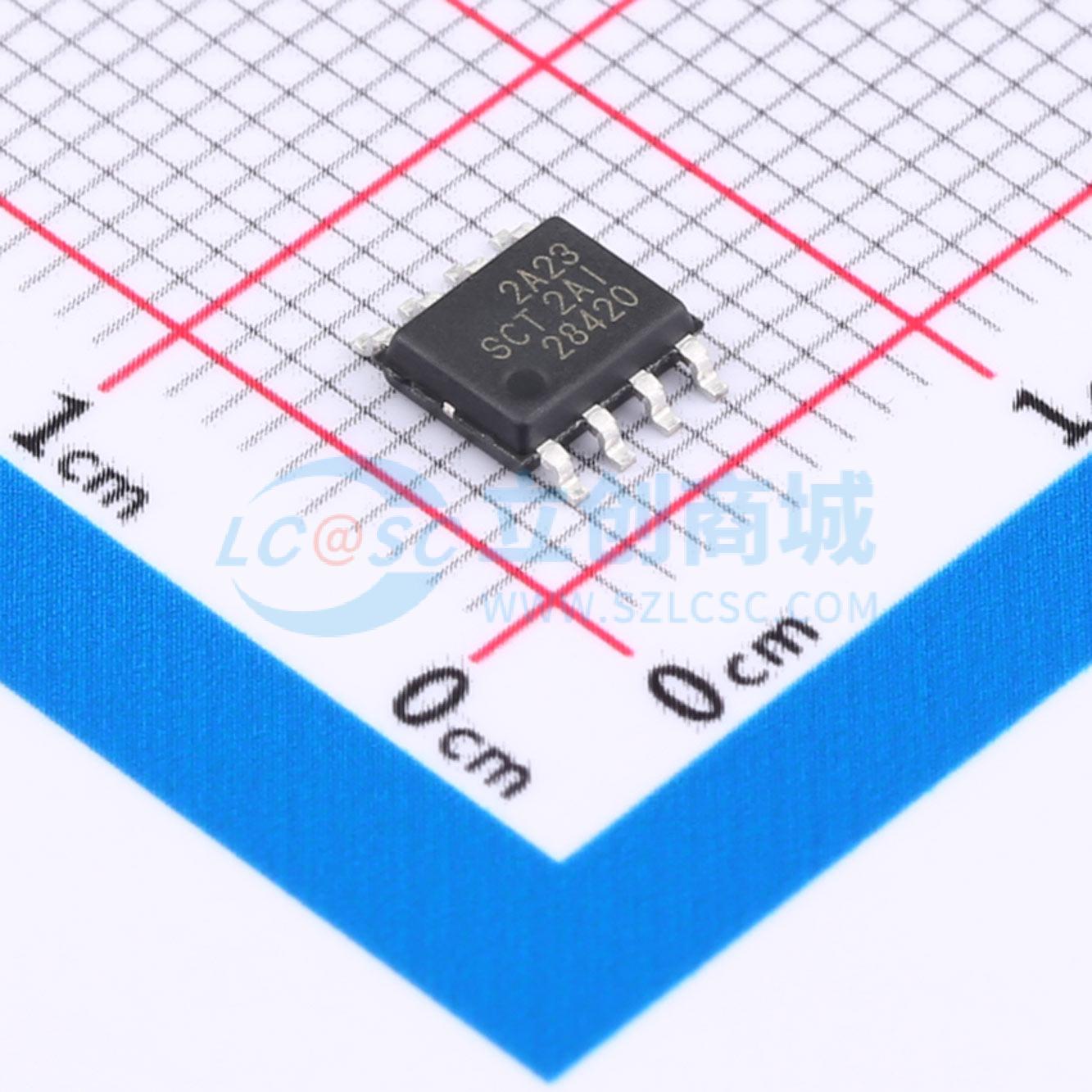

温馨提醒：图片仅供参考，商品以实物为准
SCT2A23STER
降压型 1.2A 4.5V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款1.2A降压DCDC转换器，输入电压范围宽，为4.5V至100V，集成了一个530mΩ的高端MOSFET和一个220mΩ的低端MOSFET。采用恒定导通时间（COT）模式控制，支持PFM模式，典型静态电流为160uA，有助于转换器在轻载或待机条件下实现高效率。具有轻载时可选的工作模式，可灵活选择脉冲频率调制（PFM）以在轻载时实现高效率、超声模式（USM）以在轻载条件下将开关频率保持在可听频率范围之上，以及强制脉冲宽度调制（FPWM）以实现更小的输出纹波并支持隔离降压拓扑。提供逐周期电流限制保护、热关断保护、输出过压保护和过温保护。采用8引脚热增强型ESOP-8封装。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2A23STER
- 商品编号
- C5367629
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~100V | |
| 输出电压 | 1.2V~30V | |
| 输出电流 | 1.2A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
SCT2A23是一款1.2A降压型DC-DC转换器，具有4.5V至100V的宽输入电压范围，集成了一个530mΩ的高边MOSFET和一个220mΩ的低边MOSFET。该器件采用恒定导通时间（COT）控制模式，支持具有典型160uA低静态电流的PFM模式，有助于转换器在轻载或待机条件下实现高效率。 SCT2A23具有轻载时可选择的工作模式，提供了灵活性：可选择脉冲频率调制（PFM）以实现轻载时的高效率，超声波模式（USM）以在轻载条件下保持开关频率高于可听频率范围，以及强制脉冲宽度调制（FPWM）以实现更小的输出纹波并支持隔离式降压拓扑。 SCT2A23提供逐周期电流限制保护、热关断保护、输出过压保护和过温保护。该器件采用8引脚热增强型ESOP-8封装。
商品特性
- 宽输入范围：4.5V-100V
- 1.2A连续输出电流
- 1.8A峰值电流限制
- 集成530mΩ高边和220mΩ低边功率MOSFET
- 使用VCC二极管时静态电流为15uA，不使用VCC二极管时静态电流为160uA
- 可选PFM、USM和FPWM工作模式
- 室温下反馈参考电压为1.2V ±1%
- 4.3ms内部软启动时间
- 固定开关频率300KHz
- COT控制模式
- FPWM模式支持隔离式降压拓扑
- 精密使能阈值，用于可编程输入电压欠压锁定保护（UVLO）阈值和迟滞
- 逐周期电流限制
- 过压保护
- 过温保护
- 采用ESOP-8封装
应用领域
- GPS跟踪器
- 电动自行车、踏板车
- 电池管理系统
