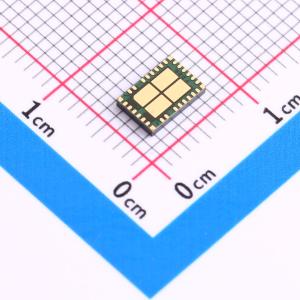

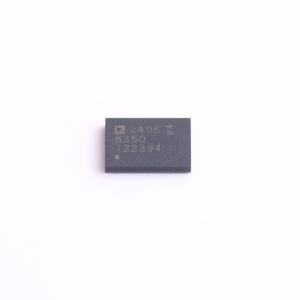

温馨提醒：图片仅供参考，商品以实物为准
LT8350RV#PBF
40V输入，18V输出，6A同步升降压静音开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8350是一款单片4开关同步升降压转换器,采用Silent Switcher架构,可在高开关频率下实现低EMI发射和高效能。该转换器可以在输入电压高于、低于或等于输出电压的情况下调节输出电压、输入或输出电流。支持200kHz至2MHz的固定频率操作或扩频调制（SSFM）操作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8350RV#PBF
- 商品编号
- C5367366
- 商品封装
- LQFN-32(4x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | 1V~18V | |
| 输出电流 | 6A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT8350是一款采用Silent Switcher架构的单片式四开关同步降压-升压转换器，可在高开关频率下实现高效率的同时，将EMI辐射降至最低。该开关稳压器可在输入电压高于、低于或等于输出电压的情况下，对输出电压、输入或输出电流进行调节。其专有的峰值电流模式控制方案支持200kHz至2MHz的可调且可同步的固定频率工作模式，或扩频频率调制（SSFM）工作模式。凭借3V至40V的输入电压范围、1V至18V的输出电压能力，以及工作区域间的无缝低噪声转换，LT8350非常适合用于汽车、工业、电信和电池供电系统中的电压调节器、电池和超级电容器充电器应用。 LT8350提供输入或输出电流监测以及电源正常标志。它具备强大的故障保护功能，可检测输出短路情况，在此期间，LT8350可进行重试、锁断或继续运行。
商品特性
- 四开关单电感架构，允许VIN高于、低于或等于VOUT
- 采用Silent Switcher架构，实现低EMI
- 在2MHz频率下效率高达95%
- 专有的峰值电流模式
- 3V至40V输入电压范围
- 1V至18V输出电压范围
- ±1.5%输出电压调节精度
- 输出/输入电流调节与监测
- 恒压/恒流调节
- 高端PMOS负载开关驱动器
- 降压或升压模式下无顶部MOSFET刷新噪声
- 200kHz至2MHz固定开关频率，支持外部频率同步和SSFM
- 关断期间VOUT与VIN断开
- 4mm×6mm 32引脚LQFN小型封装
- AEC-Q100认证正在进行中
应用领域
- 汽车、工业、电信系统
- 具有精确电流限制的电压调节器
- 高频电池供电系统
- USB-PD电源
